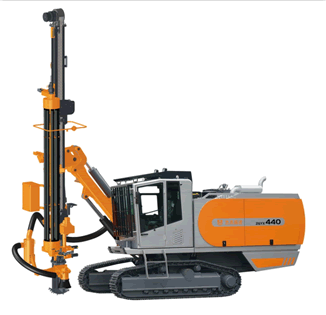

ومستوى تجهيز هذه السلسلة من الثقيلة التلقائي أسفل الحفرة (DTH) سطح حفرة الانفجار منصات الحفر تطويرها وتصنيعها من قبل تشجيانغ ZEGA الماكينات والشركة المحدودة مع محركات الديزل، وضواغط الهواء والآلي نظام التحكم الهيدروليكي على متن الطائرة مع المقصورة، التلقائي أنبوب الحفر نظام المناولة والثقيلة tramming المحرك والشاسيه مع آلية التذبذب. نظام الحفر على نحو سلس وسريع سرعة tramming وعبر التضاريس التكيف جعل هذه السلسلة من منصات مناسبة للعديد من التطبيقات المعقدة حفر الصخور. هذه الحفارات مجهزة مع اثنين من الغبار مرحلة جمع هي صديقة للبيئة وتستخدم على نطاق واسع في مختلف تطبيقات البناء والتعدين. الكفاءة العالية وتوفير الطاقة وصديقة للبيئة والعديد من مزايا السلامة أيضا جعل هذه الحفارات موصى به للغاية للتعدين الأخضر وmarket.
العالميةالميزات الرئيسية: تم تصميم الانفجار سطح حفر حفرة تلاعب لحفر ثقوب كبيرة ومتوسطة وعميقة ومعقدة الصخور conditions.
ارتفاع Efficiency
تخفيض إعداد الحفر الوقت نظرا لكفاءة عالية التلقائي أنبوب الحفر التعامل مع النظام ما يصل إلى 6 م أنبوب الحفر طويل وقدرة قوية التضاريس عبر. وتحسنت نسبة انتشار عالية مع أقل أدوات حفر الصخور المستهلكة بسبب ارتفاع الضغط ونزوح أعداد كبيرة المسمار ضواغط الهواء على متن الطائرة لأكثر اكتمالا الحطام التنظيف. تساهم أنابيب الحفر قطرها أكبر لاستهلاك الهواء المضغوط أقل عند التنظيف. التغذية قوية وتصميم دوران يقلل التشويش المشاكل على أعلى سرعة يعزز الحفر حتى مع قواعد الصخور معقدة. مشغل واحد انخفاض تكاليف العمالة. الأحجام ثقب أكبر تتطلب عددا أقل من إجمالي الثقوب. الأداء العالي للانفجار سطح منصات حفر حفرة يقلل من حجم الأسطول.
الطاقة Saving
حزمة قوة واحدة (محرك ديزل واحد فقط) يدفع كلا المسمار ضاغط الهواء والنظام الهيدروليكي مع انتاج الطاقة من تصميم ارباك. مقارنة مع التدريبات فصل، هو انخفاض انتاج الطاقة من محرك الديزل من الانفجار سطح حفر حفرة تلاعب بنسبة 30٪ وتخفيض تكاليف الصيانة بنسبة 50٪. انخفاض إجمالي استهلاك الطاقة، سرعة أكبر الحفر، أقصر الوقت اللازم لإعداد وأقل الثقوب خفض تكلفة الحفر نصيب الفرد sharply.
awareness
البيئةمعيار مرحلتين (نظام رذاذ الماء اختياري) جمع الغبار يجعل هذه السلسلة من منصات كثيرا بيئة friendly.
Safety
نظام المسار التذبذب يجعل مركز تلاعب الجاذبية أكثر استقرارا في حين تسلق أعلى وأسفل المنحدرات إعطاء المسارات الجر متفوقة. هناك حاجة أقل المعدات والعمال. وcarousol أنبوب الحفر وأجرة حماية أفراد العملية من accident.
ميزات المنتج من الثقب السطحي حفرة الانفجار rig
1.Caterpillar، شتاير وYUCHAI محركات مع ضمان عالمي لتلبية مختلف demands.
يتم وضع علامة 2.Parts التسميات على طرفي أنابيب وأسلاك الكهرباء، وكذلك تسليط الضوء في دليل أجزاء لتسهيل maintenance.
3.Feeding نظام & رفع: الدولة من الفن اسطوانة وأسلاك الفولاذ حبل تصميم يلبي مختلف متطلبات التغذية ورفع عزم الدوران. أقل البلى أجزاء لتسهيل maintenance.
4.Feed طفرة شعاع &: واجب ثقيل تغذية تصميم مربع شعاع، الذراع، قوس والازدهار يقاوم ويمتص قوة مفاجئة impact.
5.Tramming النظام: هيكل مدمج مع آلية تخفيض السرعة الثقيلة تمتلك قدرة جيدة التضاريس عبر. وظيفة المسار التذبذب يعطي كلا المسارين أقصى الأرض استيعاب. ± 10 درجة المسار التذبذب يجعل الجهاز أكثر استقرارا عندما تسلق صعودا وهبوطا slopes.
6.Maintenance من سطح حفرة انفجار جهاز الحفر: تصميم وحدات مركزية يوفر سهولة الوصول إلى صيانة ①daily، صيانة محركات ②diesel، والتكيف ③system، ④dust صيانة جامع عبر كل الأبواب الجانبية البديل مستقلة مع أكبر صيانة وخدمة الغرف لconvenience.
المعايير
| المواصفات الفنية |
| محرك ديزل |
| نموذج | YC6A260L-T20 | سرعة | 2000 دورة في الدقيقة |
| الشركة المصنعة | YUCHAI | سعة خزان الوقود | 350 L |
| تقدير السلطة | 191 كيلو وات |
|
|
| المسمار ضاغط الهواء |
| الشركة المصنعة | ZEGA | بدعة | 16 م16 م3 |
| الهواء نهاية الصانع | GE | ضغط العمل (كحد أقصى) | 17 شريط |
| المواصفات الفنية |
| المدى حفرة | 90-115 ملم | مطرقة الحجم | 3.5 بوصة / 4 بوصة |
| حفرة العمق (كحد أقصى) من الأنابيب السيارات المناولة | 28 م | سرعة دوران | 0-105 دورة / دقيقة |
| حفر الأنابيب قطر | 76 مم / 68 مم | دوران عزم الدوران | 2800 N.m |
| نظام المناولة الأنابيب | 7 + 1 | حفر طول الأنابيب | 3.5 م |
| الموصى بها ثقب الحجم | 115 مم |
|
|
| وظيفة من بوم |
| نوع الطفرة | واحد مستقيم الازدهار | تغذية سيارات من نوع / سلسلة | محرك وضع سلسلة |
| طول تغذية شعاع | 6865 ملم | طول السفر | 4100 ملم |
| تغذية التمديد | 1200 ملم | إطعام معدل (كحد أقصى) | 0.85 م / ث |
| تغذية رفع القدرات (كحد أقصى) | 15 KN | سحب ما يصل فرقة (كحد أقصى) | 31 KN |
| الشاسيه |
| Tramming سرعة (ماكس). | عالية: 3 كم / ساعة منخفضة: 1.5 كم / ساعة | قوة Max.Traction | 115.4 كيلو نيوتن |
| ماكس. Climbility | 25 ° | المسار التذبذب | ± 10 ° |
| تطهير الأرض | 450 مم |
|
|
| الوزن & الأبعاد |
| العرض | 2480 ملم | ارتفاع | 3200 ملم |
| الطول | 9980 ملم | الوزن (خيارات مستبعد)
| 15000 كجم |
