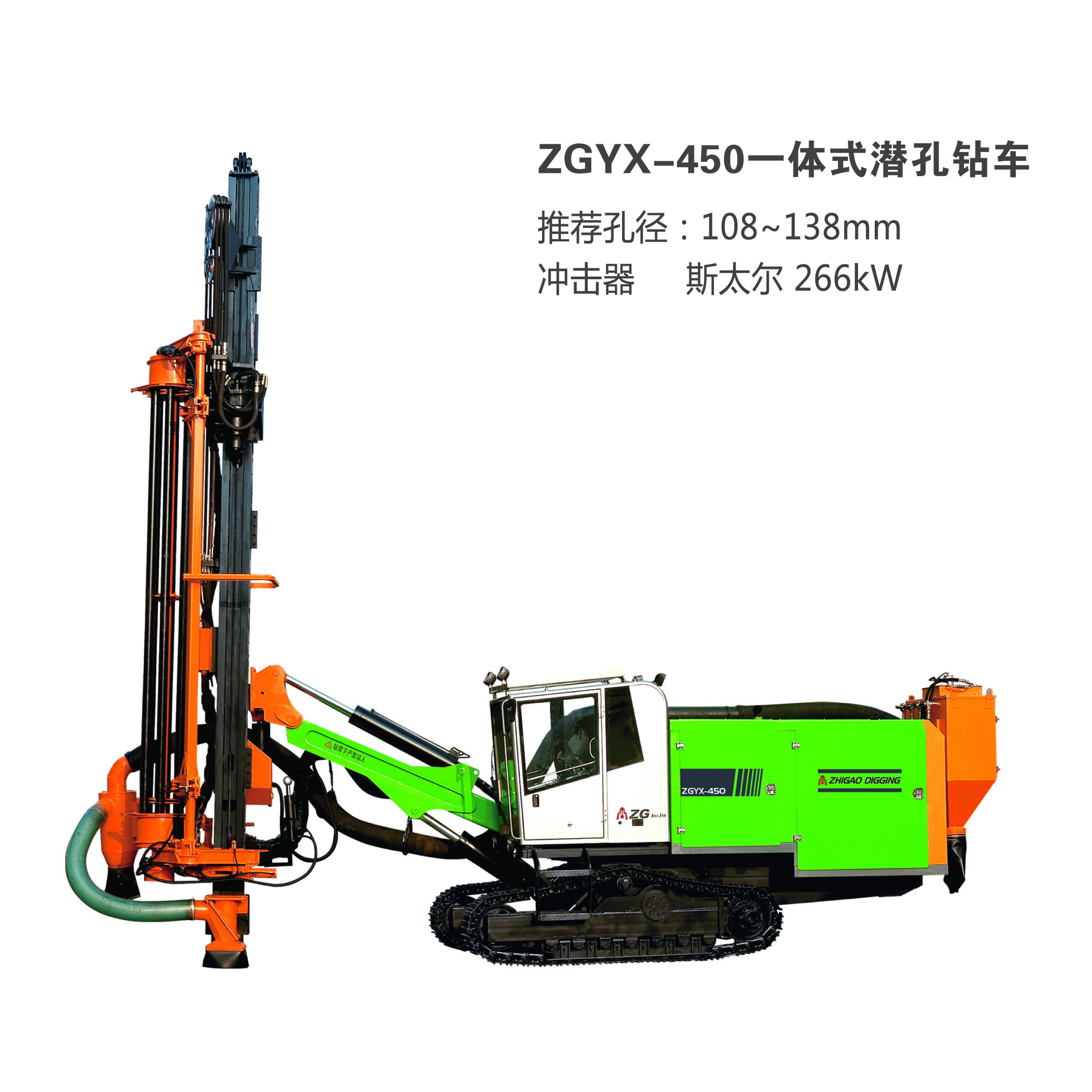

Cette série de lourds automatique vers le bas les appareils de forage trou (DTH) de trous de mine de surface développés et fabriqués par Zhejiang ZEGA Machinery Co., Ltd avec un moteur diesel, compresseur d'air et un système automatisé de commande hydraulique à bord est équipé en standard avec cabine, automatique forage système de manipulation de tuyau, robuste herschage moteur et châssis avec mécanisme d'oscillation. Le système de forage en douceur, vitesse de herschage rapide et croix adaptabilité de terrain font de cette série de plates-formes adaptées à de nombreuses applications de forage de roche compliquées. Ces plates-formes de forage sont équipés de deux collecteur de poussière de la scène est respectueux de l'environnement et largement utilisé dans diverses applications de construction et d'exploitation minière. Haute efficacité, économies d'énergie, l'environnement amical et de nombreuses fonctionnalités de sécurité aussi rendre ces plates-formes fortement recommandés pour l'exploitation minière écologique et market.
mondialeLes Caractéristiques principales: L'appareil de forage est conçu pour le forage de grandes, moyennes et profondes et des trous pour le rock compliquée conditions.
Haute efficacité de la perceuse rig
Réduction du temps de préparation de forage raison de la forte système automatique efficace de tubes de forage de manutention jusqu'à 6 m de long tuyau de forage et une forte capacité de terrain croix. Le taux de pénétration est fortement améliorée avec moins d'outils de forage de roche consommer en raison de la haute pression et grand déplacement vis des compresseurs d'air à bord pour plus complet rinçage des débris. Les plus grands tubes de forage de diamètre contribuent à la consommation de moins d'air comprimé lors du rinçage. Alimentation puissante et la conception de rotation réduit le brouillage des problèmes sur le dessus de la vitesse améliore de forage, même avec des bases de rock compliquées. Un seul opérateur de moindre coût du travail. De plus grandes tailles de trous nécessitent moins de nombre de trous au total. Haute performance des appareils de forage de réduire la taille de la flotte.
Energie Saving
Le pouvoir seul paquet (un seul moteur diesel) entraîne à la fois vis compresseur d'air et le système hydraulique avec une puissance de la conception de décalage. En comparant avec des exercices séparés, la puissance de sortie du moteur diesel de la plate-forme DTH automatique est réduite de 30% et le coût de maintenance réduit de 50%. Baisse de la consommation totale d'énergie, une plus grande vitesse de forage, plus court temps de préparation et moins de trous de réduire le coût de forage par habitant sharply.
Awareness
environnementStandard à deux étages (optionnel système de brouillard d'eau) collecteur de poussière rend cette série de plates-formes très environnement friendly.
Safety
Le système piste d'oscillation fait le centre de gravité de la plate-forme plus stable tandis que monter et descendre les pentes donnant les pistes traction supérieure. Moins d'équipement et les travailleurs sont tenus. Le carousol de tiges de forage et cabine protéger le personnel d'exploitation de accident.
Caractéristiques du produit de la perceuse rig
1.Made acier spécial en conséquence, a déclaré de la structure de l'art et la production conception et process.
2.Floating tuyau et enrouleur: Zega propres développé et conçu flottante dévidoir protège les tubes et tuyaux hydrauliques, et air, et de prolonger le tuyau et le tuyau de service life.
3.Drill pipe système de manutention: brevet tuyau conçu carrousel, pince mécanique, lock set, et le tuyau pince répond forage changement tuyau exigence de différents types et types.
4.State du positionnement de l'art et le tuyau pince: haute efficacité tuyau de positionnement pince se déplace conception accurately.Safety élimine drillpipe falling.
5.Powerful Rotation Unité: Bigger et de l'unité de rotation conçu forte offre une sortie de couple haute lisse et réduisent outil de forage jammer avec régulation de vitesse sans couture. Barre coulissante spécial conçu améliore la vie de guide de perçage avec réglage de l'espace pratique.
6.Ergonomic cabine confortable sûreté:
Toit standard de sécurité le compliance
travaux américains et européens deClaire et large vue, et respectueux de l'environnement glass.
Tout autour de la visibilité, peu de vibrations et de la conception à faible bruit fait de l'optimum comfort.
Stéréo standard et le système de conditionnement d'air d'assurer à l'opérateur une workplace
détendu et agréableSimple système de contrôle d'exploitation est grande pour fonctionner & facile à learn.
De nombreux types de alarme indicateur et écrans d'avertissement & garder la plate-forme toujours à l'optimum conditions.
course7.Dust système de collecte: Standard deux collecteur de poussière de scène (en option du système de brouillard d'eau) avec des performances exceptionnelles, technique de pointe et de l'industrie leading.
Paramètres
| Spécifications techniques |
| Moteur diesel |
| Modèle | D10.36T20 | La rapidité | 1,850 rpm |
| Fabricant | Steyr | Capacité du réservoir de carburant | 480 L |
| Puissance nominale | 266 kw |
|
|
| Vis Compresseur d'air |
| Fabricant | ZEGA | MODE | 18 m18 m3 |
| Air Fin Fabricant | GHH | Pression de travail (max.) | 17 bar |
| Spécifications fonctionnelles |
| Gamme trou | 110-152 mm | Marteau Taille | 4 pouces / 5 pouces |
| Profondeur du trou (max.) De Auto tuyaux de manutention | 28 m | Vitesse de rotation | 0-105 tr / min |
| Tiges de forage Diamètre | 89 mm / 102 mm | Couple de rotation | 4310 N.m |
| Système de manipulation de tiges | 6 + 1 | Tiges de forage Longueur | 4 m |
| Trou Taille recommandée | 138 mm |
|
|
| Fonction de Boom |
| Type de flèche | Straight-boum Simple | Flux Type de moteur / chaîne | Fil cylindre / Câble d'acier |
| Longueur du Fil de faisceau | 8100 mm | Longueur de Voyage | 4600 mm |
| Nourrissez Extension | 1200 mm | Vitesse d'alimentation (max.) | 0,88 m / s |
| Capacité de levage (max.) | 34,5 kN | Tirez active (max.) | 67,6 kN |
| Châssis |
| Vitesse herschage (max.) | Haut: 3 kmh faible: 1,5 kilomètres par heure | Force de traction | 117,7 kn
|
| Max. Climbility | 25 ° | Piste Oscillation | ± 10 ° |
| Garde au sol | 420 mm |
|
|
| Poids & Dimensions |
| Largeur | 2500 mm | Hauteur | 3280 mm |
| Longueur | 10260 mm | Poids (options exclues)
| 21000 kg |
