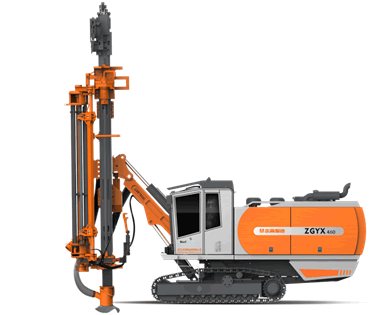

Cette série de lourds automatique vers le bas les appareils de forage trou (DTH) de trous de mine de surface développés et fabriqués par Zhejiang ZEGA Machinery Co., Ltd avec un moteur diesel, compresseur d'air et un système automatisé de commande hydraulique à bord est équipé en standard avec cabine, automatique forage système de manipulation de tuyau, robuste herschage moteur et châssis avec mécanisme d'oscillation. Le système de forage en douceur, vitesse de herschage rapide et croix adaptabilité de terrain font de cette série de plates-formes adaptées à de nombreuses applications de forage de roche compliquées. Ces plates-formes équipées de deux collecteur de poussière de scène est respectueux de l'environnement et largement utilisé dans diverses applications de construction et d'exploitation minière. Haute efficacité, économies d'énergie, l'environnement amical et de nombreuses fonctionnalités de sécurité aussi rendre ces plates-formes de forage fortement recommandés pour l'exploitation minière écologique et market.
mondialeLes Caractéristiques principales: L'appareil de forage est conçu pour le forage de grandes, moyennes et profondes et des trous pour le rock compliquée conditions.
Haute Efficiency
Réduction du temps de préparation de forage raison de la forte système automatique efficace de tubes de forage de manutention jusqu'à 6 m de long tuyau de forage et une forte capacité de terrain croix. Le taux de pénétration est fortement améliorée avec moins d'outils de forage de roche consommer en raison de la haute pression et grand déplacement vis des compresseurs d'air à bord pour plus complet rinçage des débris. Les plus grands tubes de forage de diamètre contribuent à la consommation de moins d'air comprimé lors du rinçage. Alimentation puissante et la conception de rotation réduit le brouillage des problèmes sur le dessus de la vitesse améliore de forage, même avec des bases de rock compliquées. Un seul opérateur de moindre coût du travail. De plus grandes tailles de trous nécessitent moins nombre total d'appareils de forage de performance holes.High réduire la taille de la flotte.
Energie Saving
Le pouvoir seul paquet (un seul moteur diesel) entraîne à la fois vis compresseur d'air et le système hydraulique avec une puissance de la conception de décalage. En comparant avec des exercices séparés, la puissance de sortie du moteur diesel de la plate-forme DTH automatique est réduite de 30% et le coût de maintenance réduit de 50%. Baisse de la consommation totale d'énergie, une plus grande vitesse de forage, plus court temps de préparation et moins de trous de réduire le coût de forage par habitant sharply.
Awareness
environnementStandard à deux étages (optionnel système de brouillard d'eau) collecteur de poussière rend cette série de plates-formes très environnement friendly.
Safety
Le système piste d'oscillation fait le centre de gravité de la plate-forme plus stable tandis que monter et descendre les pentes donnant les pistes traction supérieure. Moins d'équipement et les travailleurs sont tenus. Le carousol de tiges de forage et cabine protéger le personnel d'exploitation de accident.
Caractéristiques du produit de la perceuse rig
1.Caterpillar, Steyr et Yuchai moteurs avec une garantie globale pour répondre aux diverses demands.
2.Parts étiquettes est marqué aux deux extrémités de tuyaux et de câbles électriques et mettent également en évidence dans le manuel des pièces détachées pour faciliter maintenance.
3.Feeding système & de levage: État de la conception de corde de cylindre de l'art et fil d'acier répond à diverses alimentation et de levage exigence de couple. L'usure et la déchirure Moins de pièces pour faciliter maintenance.
4.Feed boom & de faisceau: robuste poutre d'alimentation de conception de boîte, le bras, le support et la bôme résiste et absorbe force soudaine impact.
Système 5.Tramming: Châssis compact avec mécanisme de réduction de vitesse ultra-robuste possède une bonne capacité de terrain croix. Fonction piste d'oscillation donne deux pistes sol maximale de préhension. ± 10 degrés piste oscillation fait machine plus stable quand monter et descendre slopes.
6.Maintenance: conception modulaire centralisé offre un accès facile à l'entretien ①daily, la maintenance des moteurs ②diesel, ajustement ③system, ④dust entretien collecteur via chacune des portes indépendantes secondaires de swing avec plus d'entretien et salle de service pour convenience.
Paramètres
| Spécifications techniques |
| Moteur diesel |
| Modèle | 6MK400L-K20 | La rapidité | 2000 tours par minute |
| Fabricant | Yuchai | Capacité du réservoir de carburant | 600 L |
| Puissance nominale | 294 kw |
|
|
| Vis Compresseur d'air |
| Fabricant | ZEGA | MODE | 22 m22 m3 |
| Air Fin Fabricant | GE | Pression de travail (max.) | 24 bar |
| Spécifications fonctionnelles |
| Gamme trou | 138-178 mm | Marteau Taille | 4 pouces / 5 pouces / 6 pouces |
| Profondeur du trou (max.) De Auto tuyaux de manutention | 30 m | Vitesse de rotation | 0-105 tr / min |
| Tiges de forage Diamètre | 89 mm / 102 mm / 114 mm | Couple de rotation | 4310 N.m |
| Système de manipulation de tiges | 4 + 1 | Tiges de forage Longueur | 6 m |
| Trou Taille recommandée | 165 mm |
|
|
| Fonction de Boom |
| Type de flèche | Straight-boum Simple | Nourrir Type de moteur / chaîne | Fil cylindre / Câble d'acier |
| Longueur du Fil de faisceau | 9950 mm | Longueur de Voyage | 6600 mm |
| Nourrissez Extension | 1300 mm | Vitesse d'alimentation (max.) | 0,88 m / s |
| Capacité de levage (max.) | 34,5 kN | Flux de travail (max.) | 67,6 kN |
| Châssis |
| Vitesse herschage (max.) | Haut: 3 kmh faible: 1,5 kilomètres par heure | Force de traction | 156,2 kN |
| Max. Climbility | 25 ° | Piste Oscillation | ± 10 ° |
| Garde au sol | 420 mm |
|
|
| Poids & Dimensions |
| Largeur | 2500 mm | Hauteur | 3530 mm |
| Longueur | 12290 mm | Poids (options exclues)
| 23000 kg |
