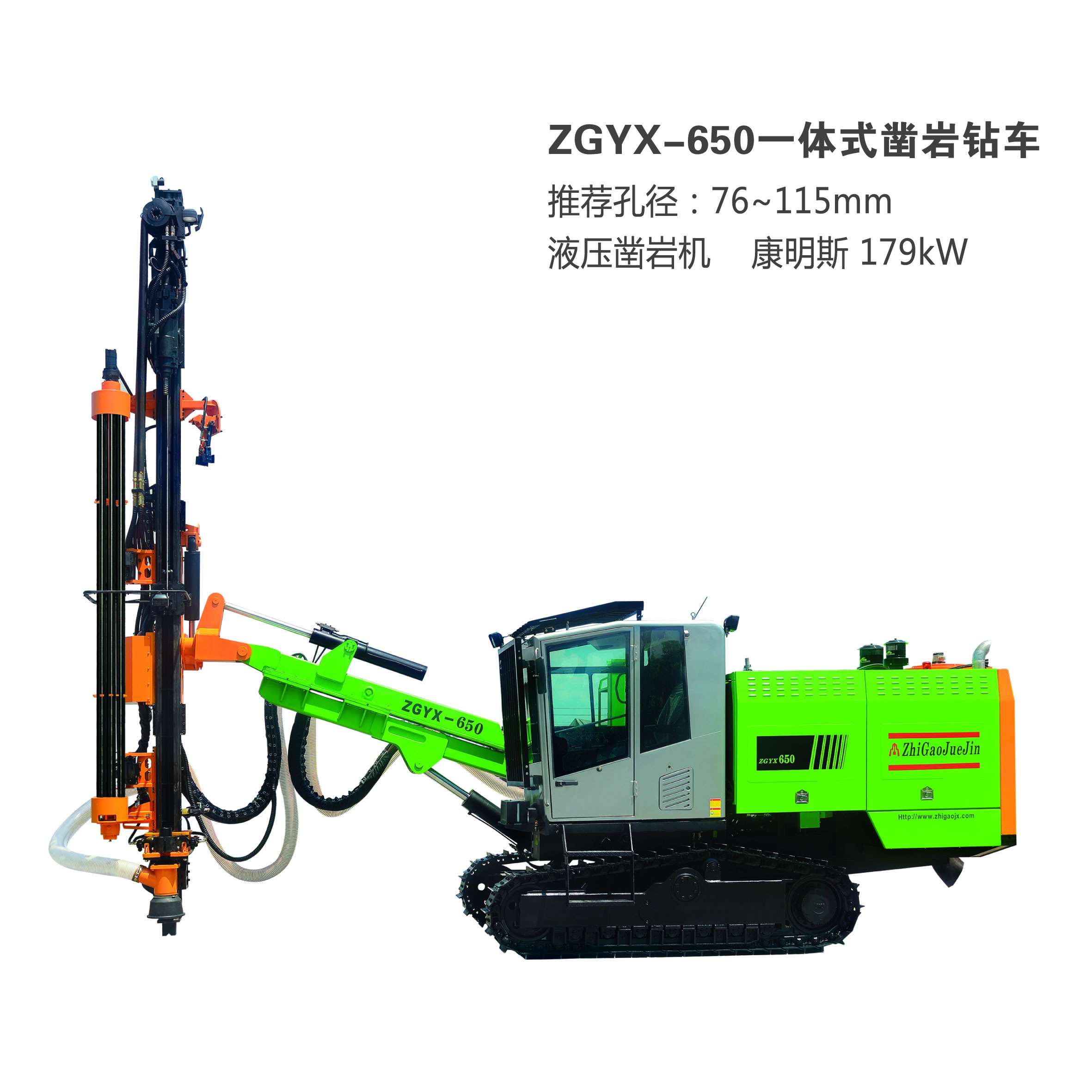

Cette série de plates-formes de forage lourds développé et fabriqué par Zhejiang ZEGA Machinery Co., Ltd avec un moteur diesel, compresseur d'air et anti-brouillage système de commande hydraulique à bord est équipé en standard avec cabine, système de manipulation de tige de forage automatique (RHS), moteur herschage lourds et le mécanisme d'oscillation châssis. Le système de forage lisse, double vitesse de herschage et croix adaptabilité de terrain font de cette série de plates-formes adapté à toutes les applications de forage de roche compliquées. Ces plates-formes de forage lourds équipés de collecteur deux étapes de la poussière est respectueux de l'environnement et largement utilisé dans diverses applications de construction et d'exploitation minière. Haute efficacité, économies d'énergie, l'environnement amical et de nombreuses fonctionnalités de sécurité aussi rendre ces plates-formes fortement recommandés pour l'exploitation minière écologique et market.
mondiale
Le principal features
La foreuse ultra-robuste est conçu pour la taille du trou moyennes ou petites, taux de pénétration élevé et à faible consumption.
de carburantHaute efficiency
Les appareils de forage lourds peuvent percer des trous multiples avec un seul positionnement en temps et peuvent faire face à tout type de paysages vierges avec son «boom flexible et multi adaptabilité de terrain. Le taux de pénétration est de 50% plus rapide qu'un bas de la plate-forme de trou avec diamètre du trou à moins de 115 mm dans les 15 mètres de profondeur et avec condition.
normale et le rock stable
Energie saving
Les appareils de forage lourds sont équipés de Zega propres conçus ZY104 drifter hydraulique (pression hydraulique jusqu'à 23Mpa, puissance de percussion à 20KW). Les fonctions avantageuses telles que le positionnement précis de la flèche, la gestion automatique de la tige, haute vitesse de forage et la vitesse de herschage rapide font de ce coût de fonctionnement de la plate-forme de forage par mètre pour être inégalée competitive.
Awareness
environnementStandard à deux étages (optionnel système de brouillard d'eau) collecteur de poussière rend cette série de plates-formes favorables à l'environnement.
Safety
Les caractéristiques piste d'oscillation font le centre de gravité de la plate-forme plus stable tandis que monter et descendre les pentes donnant les pistes traction supérieure. Moins d'équipement et les travailleurs sont tenus. Le carrousel de la tige et de la cabine (Rops & FOPS) de protéger le personnel d'exploitation de accident.
Caractéristiques du produit de la perceuse robuste rig
Combinaison de régulation d'1.Le de cylindre, du câble et du tuyau & dévidoirs peut fournir un système de force d'alimentation réglable et la vitesse de levage alimentation selon requirement.
2.Parts étiquette: marqués et étiquetés aux deux extrémités de tuyaux & tuyaux et les fils électriques des câbles de & avec des étiquettes de cycle et mêmes références dans le manuel des pièces détachées pour faciliter maintenance.
3.Extendable essor: le forage robuste et forte garantie de la flèche et de la poutre plus précise et stable pour le forage plus large coverage.
4.Rod préhension et de système de positionnement: guides longues et un dispositif de positionnement avec la poussière flottant hotte d'aspiration assurer forage vertical et de collecte de poussière effectiveness.
Drifter 5.Hydraulic: La plate-forme de forage et la pression du système hydraulique de drifter peuvent atteindre aussi haut que 23Mpa avec le pack de pompe hydraulique produisant une puissance de percussion à 20KW et la fréquence de percussion au 60Hz.
6.Dust système de collecte: Standard deux collecteur de poussière de scène (en option du système de brouillard d'eau) avec des performances exceptionnelles, technique de pointe et de l'industrie leading.
Paramètres
| Spécifications techniques |
| Rock Drill |
| Modèle | ZY-104 | Max.Percussion Fréquence | 60 HZ |
|
| Fabricant | ZEGA | Percer Rod | T45 ou T51x3.66 m |
|
| Gamme trou | 76-115 mm | Profondeur du trou | 25 m |
|
| Vitesse de rotation | 0-135 tr / min | Max.Percussion Puissance | 20 kw |
|
| Max.Rotation couple | 1,460 N.m |
|
|
|
|
| Moteur |
| Fabricant | Cummins | La rapidité | 2000 tours par minute |
|
| Modèle | 6CTA8.3-C240 | Capacité du réservoir de carburant | 310 L |
|
| Puissance nominale | 179 kw |
|
|
|
|
| Boom & RSS |
| Angle de Boom | -20ТА- + 30ТА | Fourrage et Capacité de levage | 22 kN |
|
| Angle Arm | gauche 20ТА right20ТА | Longueur de l'extension | 1400 mm |
|
| L'angle d'inclinaison | avant 60ТА après 85ТА | Longueur du Fil de faisceau | 7257 mm |
|
| Swing Angle | gauche 95ТАright 15ТА | Rod Longueur | 3660 mm |
|
| Longueur Drifter Voyage | 4200 mm | RHS et le nombre de tiges de maintien | 6+ 1 (Standard) |
|
| Compresseurs à vis |
| Fabricant | ZEGA | Air Fin Fabricant | Hanbell |
|
| Capacité F.A.D | 8 m8 m3 | Max. Pression de travail | 10 bar |
|
| Châssis |
| Max. Climbility | 25ТА | Max. Herschage Vitesse | 3,5 kilomètres par heure |
|
| Garde au sol | 460 mm | Max. Force de traction | 112 kN |
|
| Piste Oscillation | ТБ10ТА |
|
|
|
|
|
|
|
| Poids & Dimensions |
| Largeur | 2 370 mm | Hauteur | 3200 mm |
|
| Longueur | 10750 mm | Poids (Option exclu)
| 17300 kg |
