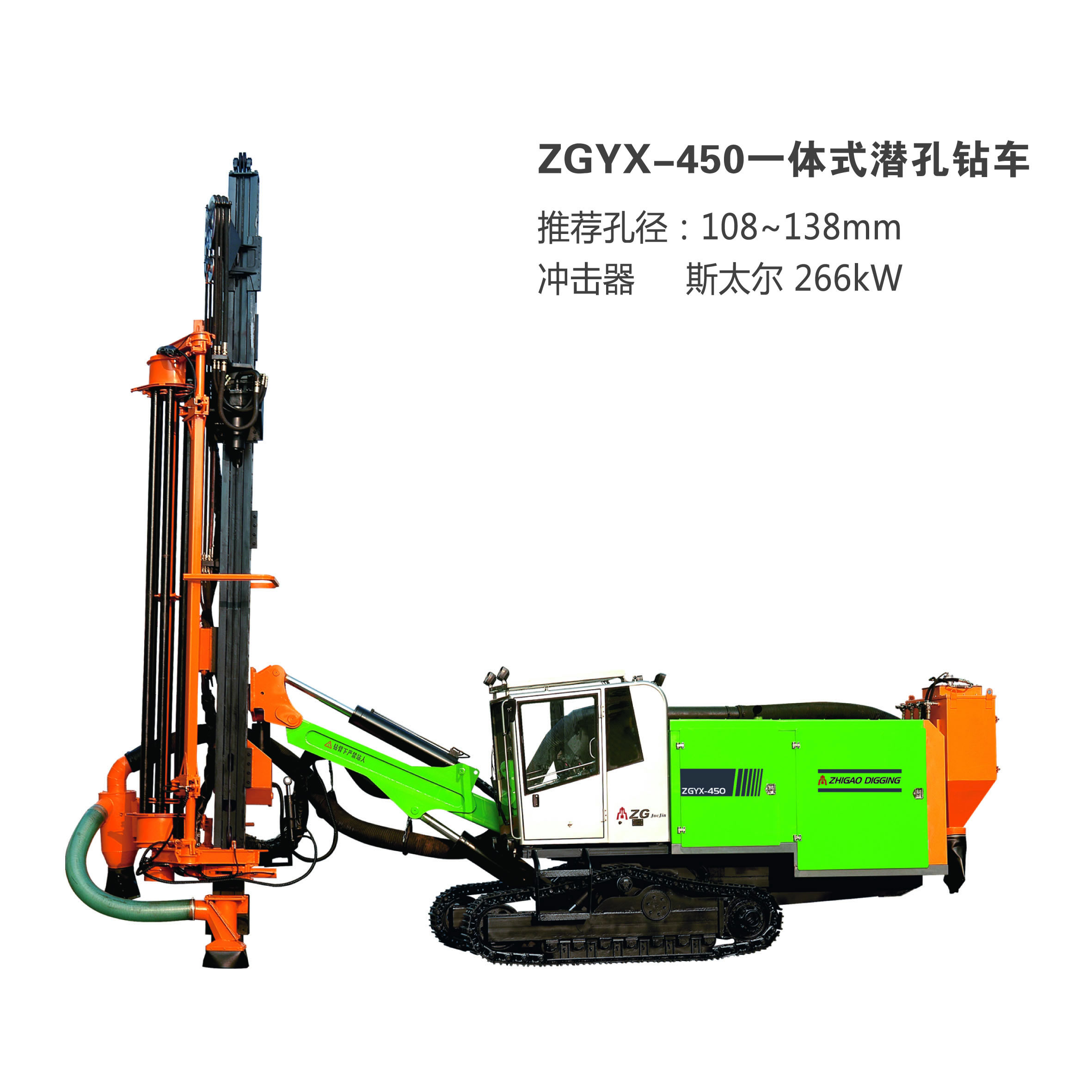

Эта серия тяжелых автоматический вниз буровых установок отверстие (DTH) поверхность взрывных скважин, разработанных и изготовленных Чжэцзян Zega Machinery Co., Ltd. с дизельным двигателем, воздушный компрессор и автоматизированной системы гидравлического управления на борту стандартной комплектации с кабиной, автоматическая Система обработки бурильных труб, тяжелых откатки двигатель и шасси с механизмом генерации. Гладкая буровая система, быстрая скорость откатки и кросс адаптивность местности сделать эту серию установок, пригодных для многих приложений сложных бурового. Эти буровые установки оснащены двумя этап пылесборник для окружающей среды и широко используются в различных строительных и горных работ. Высокая эффективность, энергосбережение, экологически чистые и многие функции безопасности также сделать эти буровые установки рекомендуется для зеленого добычи и глобальной market.
Основные характеристики: буровая установка предназначена для бурения скважин большого, среднего и глубоких отверстий и сложной рок conditions.
Высокая эффективность сверла rig
Сокращение времени подготовки сверления благодаря высокой эффективности системы автоматического обработки бурильных труб до 6 м в длину бурильной трубы и сильной повышенной проходимости местности. Уровень проникновения значительно улучшена с меньшим инструменты бурового потребления из-за высокого давления и большого рабочего винтовые компрессоры воздуха на борту более полного мусора промывки. Большие бурильные трубы диаметром способствовать менее расход сжатого воздуха при промывке. Мощная подача и дизайн вращения уменьшает помех проблемы на верхней скорости бурения Усиливает даже со сложными рок баз. Единый оператор ниже стоимости рабочей силы. Большие размеры отверстий требуют меньше общее количество отверстий. Буровые установки Высокая производительность уменьшить размер флота.
Энергия Saving
Одноместный блок питания (только один дизельный двигатель) управляет и винтовой компрессор и гидравлическую систему с выходной мощностью дизайна шахматном. Сравнивая с разделенными дрели, выходная мощность дизеля автоматической установки DTH снижается на 30%, а расходы на техническое обслуживание снижены на 50%. Нижняя общее потребление энергии, быстрее скорость бурения, короче время приготовления и менее отверстия снизить стоимость бурения на душу населения sharply.
Экологическая awareness
Стандартный два этапа (дополнительная система водяного тумана) пылесборник делает эту серию установок очень окружающей среды friendly.
Safety
Система трек колебаний делает установка центр тяжести более стабильной во время восхождения вверх и вниз по склонам давая треков превосходное сцепление. Меньше оборудование и работники обязаны. Carousol бурильных труб и кабины функции защиты персонала от accident.
Особенности продукта сверла rig
1.Made из специальной стали соответственно, заявил о структуре художественного и производство дизайн и process.
2.Floating трубу и шланг катушку: Zega собственных разработаны и спроектированы с плавающей шланг катушка защищает гидравлические и воздушные трубки и шланги, и продлить трубопровод и шланг услуги life.
3.Drill труб обработка системы: Патент предназначен трубы карусель, механическая захват, замком, и трубы захват отвечает требованиям изменения бурильных труб различных видов и types.
4.State художественной позиционирования и трубы захвата: Высокая эффективность захвата позиционирования трубы движется accurately.Safety дизайн устраняет бурильной трубы falling.
5.Powerful Вращение блока: Больше и сильнее предназначен блок вращения предлагает плавный высокий крутящий момент и уменьшить бурового инструмента помех с бесшовной регулирования скорости. Специально разработанная ползунок улучшает жизнь сверла с удобной регулировкой пространства.
6.Ergonomic комфортно большей безопасности кабины:
Крыша стандарт безопасности compliance
американских и европейских трудов "Ясно и широкий взгляд, и для окружающей среды glass.
Все вокруг видимости, низкий уровень вибрации и шума низкой конструкции сделаны оптимального comfort.
Стандартный стерео и кондиционирования воздуха обеспечивают оператору спокойной и приятной workplace
Простая система оперативного управления здорово работать & легко learn.
Многие виды сигнализации & индикатора предупреждения и дисплеев держать буровую установку всегда в оптимальном управлением conditions.
7.Dust системы сбора: два стандартных этапа пылесборник (опционально системы водяного тумана) с выдающейся производительности, технической и передовой промышленности leading.
Параметры
| Технические характеристики |
| Дизельный двигатель |
| Модель | D10.36T20 | Скорость | 1 850 оборотов в минуту |
| Производитель | Steyr | Емкость топливного бака | 480 л |
| Номинальная мощность | 266 кВт |
|
|
| Компрессор воздуха винта |
| Производитель | Zega | F.A.D | 18 м18 м3 |
| Воздух Конец Производитель | GHH | Рабочее давление (макс.) | 17 бар |
| Функциональные характеристики |
| Диапазон Отверстие | 110-152 мм | Молот Размер | 4 дюйма / 5-дюймовый |
| Отверстие Глубина (макс.) Погрузочно-разгрузочных Авто Pipe | 28 м | Скорость вращения | 0-105 об / мин |
| Бурильная труба Диаметр | 89 мм / 102 мм | Вращение крутящего момента | 4310 N.m |
| Труба система обработки | 6 + 1 | Бурильная труба Длина | 4 м |
| Рекомендуемый размер отверстия | 138 мм |
|
|
| Функция Boom |
| Бум Тип | Одноместный Прямо-бум | Поток Тип двигателя / Цепь | Цилиндр / сталь провода кабеля |
| Длина ходовой балке | 8100 мм | Путешествия Длина | 4600 мм |
| Поток расширения | 1200 мм | Скорость подачи (макс.) | 0,88 м / с |
| Грузоподъемность (макс.) | 34,5 кН | Поднимите Force (макс.) | 67.6 кН |
| Шасси |
| Откатки Скорость (макс.) | Высокая: 3 км / ч ниже: 1,5 км / ч | Сила тяги | 117,7 kn
|
| Максимум. Climbility | 25 ° | Трек колебание | ± 10 ° |
| Дорожный просвет | 420 мм |
|
|
| Вес & Размеры |
| Ширина | 2500 мм | Высота | 3280 мм |
| Длина | 10260 мм | Вес (исключенные варианты)
| 21000 кг |
