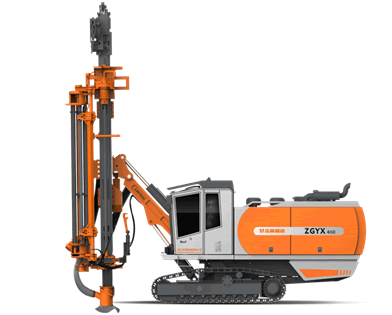

Эта серия тяжелых автоматический вниз буровых установок отверстие (DTH) поверхность взрывных скважин, разработанных и изготовленных Чжэцзян Zega Machinery Co., Ltd. с дизельным двигателем, воздушный компрессор и автоматизированной системы гидравлического управления на борту стандартной комплектации с кабиной, автоматическая Система обработки бурильных труб, тяжелых откатки двигатель и шасси с механизмом генерации. Гладкая буровая система, быстрая скорость откатки и кросс адаптивность местности сделать эту серию установок, пригодных для многих приложений сложных бурового. Эти буровые установки оборудованные двумя этап пылесборник для окружающей среды и широко используются в различных строительных и горных работ. Высокая эффективность, энергосбережение, экологически чистые и многие функции безопасности также сделать эти буровые установки рекомендуется для зеленого добычи и глобальной market.
Основные характеристики: буровая установка предназначена для бурения скважин большого, среднего и глубоких отверстий и сложной рок conditions.
Высокая Efficiency
Сокращение времени подготовки сверления благодаря высокой эффективности системы автоматического обработки бурильных труб до 6 м в длину бурильной трубы и сильной повышенной проходимости местности. Уровень проникновения значительно улучшена с меньшим инструменты бурового потребления из-за высокого давления и большого рабочего винтовые компрессоры воздуха на борту более полного мусора промывки. Большие бурильные трубы диаметром способствовать менее расход сжатого воздуха при промывке. Мощная подача и дизайн вращения уменьшает помех проблемы на верхней скорости бурения Усиливает даже со сложными рок баз. Единый оператор ниже стоимости рабочей силы. Большие размеры отверстий требуют меньше общее количество буровых установок holes.High производительности уменьшить размер флота.
Энергия Saving
Одноместный блок питания (только один дизельный двигатель) управляет и винтовой компрессор и гидравлическую систему с выходной мощностью дизайна шахматном. Сравнивая с разделенными дрели, выходная мощность дизеля автоматической установки DTH снижается на 30%, а расходы на техническое обслуживание снижены на 50%. Нижняя общее потребление энергии, быстрее скорость бурения, короче время приготовления и менее отверстия снизить стоимость бурения на душу населения sharply.
Экологическая awareness
Стандартный два этапа (дополнительная система водяного тумана) пылесборник делает эту серию установок очень окружающей среды friendly.
Safety
Система трек колебаний делает установка центр тяжести более стабильной во время восхождения вверх и вниз по склонам давая треков превосходное сцепление. Меньше оборудование и работники обязаны. Carousol бурильных труб и кабины функции защиты персонала от accident.
Особенности продукта сверла rig
1.Caterpillar, Steyr и Yuchai двигатели с глобальной ГАРАНТИИ для удовлетворения различных demands.
2.Parts этикетки отмечается на двух концах труб и проводов, а также на электроэнергию выделить в руководстве частей для облегчения maintenance.
3.Feeding & подъемная система: состояние искусства цилиндра и стальной трос конструкции отвечает различным кормление и подъема требование момента. Меньший износ деталей для облегчения maintenance.
4.Feed луч & бум: коробка дизайн подачи луча Прочный, рука, кронштейн и бум сопротивляется и поглощает силу внезапного impact.
5.Tramming систему: Компактный корпус с механизмом снижения скорости тяжелых обладает хорошей проходимостью возможность местности. Функция колебаний Трек дает оба трека максимальная земля хватательные. ± 10 градусов трек колебаний делает машину более стабильной при подъеме вверх и вниз slopes.
6.Maintenance: Модульная конструкция обеспечивает централизованное легкий доступ к ①daily обслуживание, техническое обслуживание ②diesel двигателя, ③system регулировки, технического обслуживания ④dust коллектора с помощью каждого независимых качели боковых дверей с большим обслуживания и услуг комнате для convenience.
Параметры
| Технические характеристики |
| Дизельный двигатель |
| Модель | 6MK400L-K20 | Скорость | 2000 об |
| Производитель | Yuchai | Емкость топливного бака | 600 л |
| Номинальная мощность | 294 кВт |
|
|
| Компрессор воздуха винта |
| Производитель | Zega | F.A.D | 22 м22 м3 |
| Воздух Конец Производитель | GE | Рабочее давление (макс.) | 24 бар |
| Функциональные характеристики |
| Диапазон Отверстие | 138-178 мм | Молот Размер | 4 дюйма / 5 дюйма / 6 дюймов |
| Отверстие Глубина (макс.) Погрузочно-разгрузочных Авто Pipe | 30 м | Скорость вращения | 0-105 об / мин |
| Бурильная труба Диаметр | 89 мм / 102 мм / 114 мм | Вращение крутящего момента | 4310 N.m |
| Труба система обработки | 4 + 1 | Бурильная труба Длина | 6 м |
| Рекомендуемый размер отверстия | 165 мм |
|
|
| Функция Boom |
| Бум Тип | Одноместный Прямо-бум | Кормление Тип двигателя / Цепь | Цилиндр / сталь провода кабеля |
| Длина ходовой балке | 9950 мм | Путешествия Длина | 6600 мм |
| Поток расширения | 1300 мм | Скорость подачи (макс.) | 0,88 м / с |
| Грузоподъемность (макс.) | 34,5 кН | Усилие подачи (макс.) | 67.6 кН |
| Шасси |
| Откатки Скорость (макс.) | Высокая: 3 км / ч ниже: 1,5 км / ч | Сила тяги | 156.2 кН |
| Максимум. Climbility | 25 ° | Трек колебание | ± 10 ° |
| Дорожный просвет | 420 мм |
|
|
| Вес & Размеры |
| Ширина | 2500 мм | Высота | 3530 мм |
| Длина | 12290 мм | Вес (исключенные варианты)
| 23000 кг |
