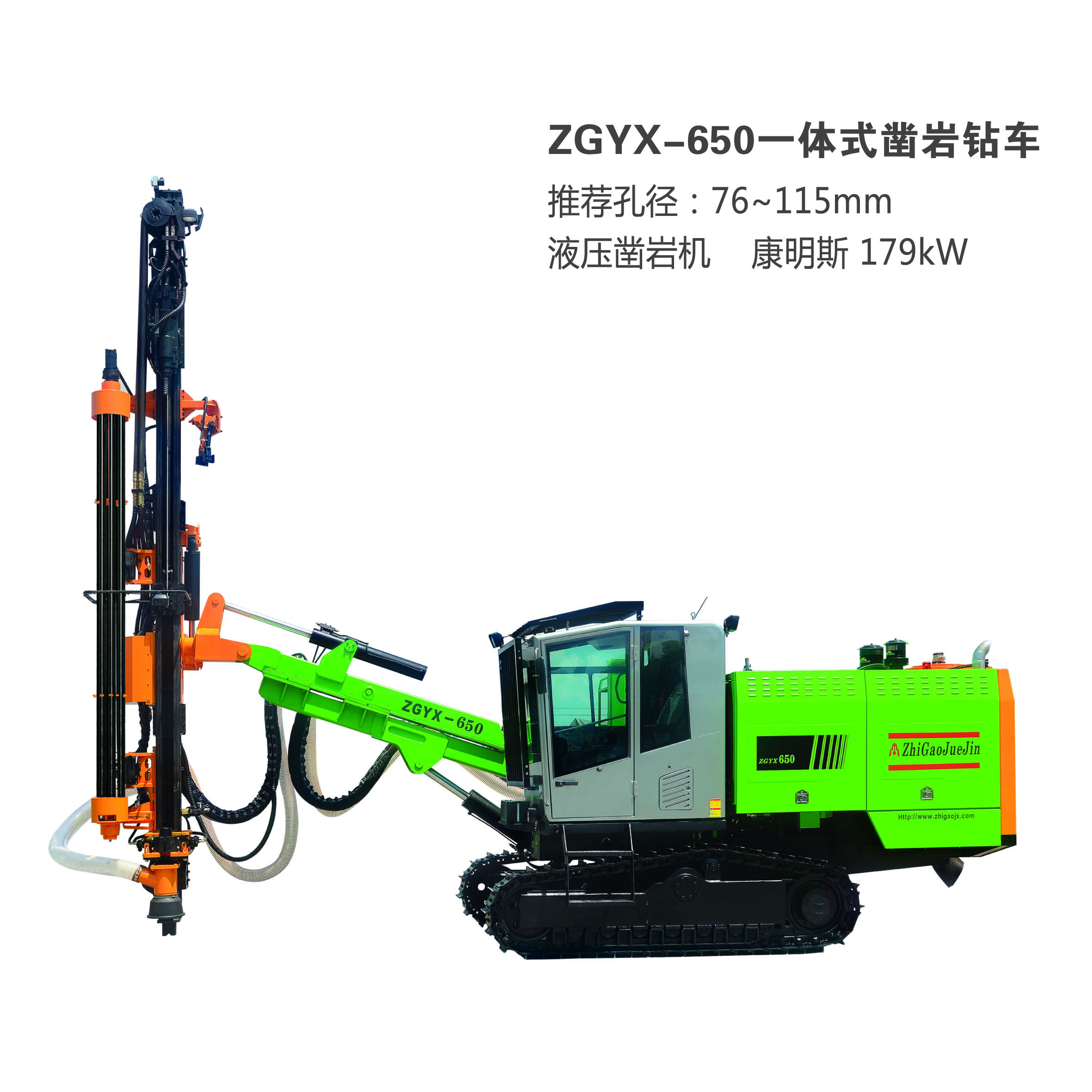

Эта серия тяжелых буровых установок разработаны и изготовлены Чжэцзян Zega Machinery Co., Ltd. с дизельным двигателем, воздушный компрессор и анти-помех гидравлической системы управления на борту стандартной комплектации с кабиной, системой автоматического управления штоком буровой (РИТ), тяжелых откатки двигатель и механизм шасси колебаний. Гладкая буровая система, двойной скорости откатки и кросс адаптивность местности делают эту серию буровых установок подходит для любых сложных применений рок бурения. Эти тяжелые буровые установки, оснащенные два этапа пылесборник для окружающей среды и широко используются в различных строительных и горных работ. Высокая эффективность, энергосбережение, экологически чистые и многие функции безопасности также сделать эти буровые установки рекомендуется для зеленого добычи и глобальной market.
Основной features
Тяжелых буровая установка предназначена для среднего или небольшого размера отверстия с высокой скоростью проникновения и низкой consumption.
топливаВысокая efficiency
Буровые вышки тяжелых можете перейти несколько отверстий с помощью только одного времени позиционирования и может справиться с любой целинных ландшафтах с его "гибкой стрелой и поперечного адаптивности местности. Уровень проникновения составляет 50% быстрее, чем вниз в отверстие установки с диаметром отверстия менее 115 мм в 15 метровой глубине и с нормальной и стабильной рок condition.
Энергия saving
Буровые вышки тяжелых оснащены Zega собственной разработки ZY104 гидравлический дрифтер (гидравлическое давление до 23Mpa, перкуссия электроэнергии на 20 кВт). Выгодные функции, такие как точного позиционирования стрелы, автоматической обработки стержня, высокая скорость бурения и быстрой скоростью откатки сделать это стоимость эксплуатации буровой установки в бурильной метра будет равных competitive.
Экологическая awareness
Стандартный два этапа (дополнительная система водяного тумана) пылесборник делает эту серию установок экологически чистыми.
Safety
Особенности трек колебаний сделать установка центр тяжести более стабильной во время восхождения вверх и вниз по склонам, давая треков превосходное сцепление. Меньше оборудование и работники обязаны. Карусель стержень и кабины (ROPS & Фата) функции защиты персонала от accident.
Особенности продукта в тяжелых бурильных rig
Контроль 1. Сочетание цилиндр, трос и шланговые трубы & может обеспечить систему подачи регулируемого силу подачи и скорости подъема в соответствии с requirement.
2.Parts этикетки: маркировку и знаки на обоих концах шлангов & трубы и электрические провода & кабелей с кольцевыми метками и теми же номерами части в руководстве частей для облегчения maintenance.
3.Extendable бум: Прочный и сильный бум и луч гарантия более точным и стабильным бурение шире бурения coverage.
4.Rod захвата и системы позиционирования: Длинные направляющие и устройство позиционирования с плавающей пыли всасывания капотом заверить вертикального бурения и сбора пыли effectiveness.
5.Hydraulic бродяга: сверла буровой установки и давления в гидросистеме бродяга может достигать 23Mpa с пакет гидравлический насос производства перкуссии власть в 20KW и частота ударов в 60Hz.
6.Dust системы сбора: два стандартных этапа пылесборник (опционально системы водяного тумана) с выдающейся производительности, технической и передовой промышленности leading.
Параметры
| Технические характеристики |
| Rock Drill |
| Модель | З.Ы.-104 | Max.Percussion Частота | 60 Гц |
|
| Производитель | Zega | Буровой штанги | T45 или T51x3.66 м |
|
| Диапазон Отверстие | 76-115 мм | Глубина скважины | 25 м |
|
| Скорость вращения | 0-135 об / мин | Max.Percussion питания | 20 кВт |
|
| Max.Rotation крутящего момента | 1 460 N.m |
|
|
|
|
| Двигатель |
| Производитель | Cummins | Скорость | 2000 об |
|
| Модель | 6CTA8.3-C240 | Емкость топливного бака | 310 л |
|
| Номинальная мощность | 179 кВт |
|
|
|
|
| Бум & поток |
| Угол стрелы | -20ТА- + 30ТА | Подача и грузоподъемность | 22 кН |
|
| Рычаг Угол | левый 20ТА right20ТА | Длина удлинителя | 1400 мм |
|
| Уклон | Перед 60ТА после 85ТА | Длина ходовой балке | 7257 мм |
|
| Угол поворота | левый 95ТАright 15ТА | Длина рейки | 3660 мм |
|
| Бродяга Путешествия Длина | 4200 мм | РИТ и количество стержней проведения | 6+ 1 (Стандарт) |
|
| Винтовые компрессоры |
| Производитель | Zega | Воздух Конец Производитель | Hanbell |
|
| Емкость F.A.D | 8 м8 м3 | Максимум. Рабочее давление | 10 бар |
|
| Шасси |
| Максимум. Climbility | 25ТА | Максимум. Скорость откатки | 3.5 км / ч |
|
| Дорожный просвет | 460 мм | Максимум. Сила тяги | 112 кН |
|
| Трек колебание | ТБ10ТА |
|
|
|
|
|
|
|
| Вес & Размеры |
| Ширина | 2 370 мм | Высота | 3200 мм |
|
| Длина | 10750 мм | Вес (вариант без НДС)
| 17300 кг |
