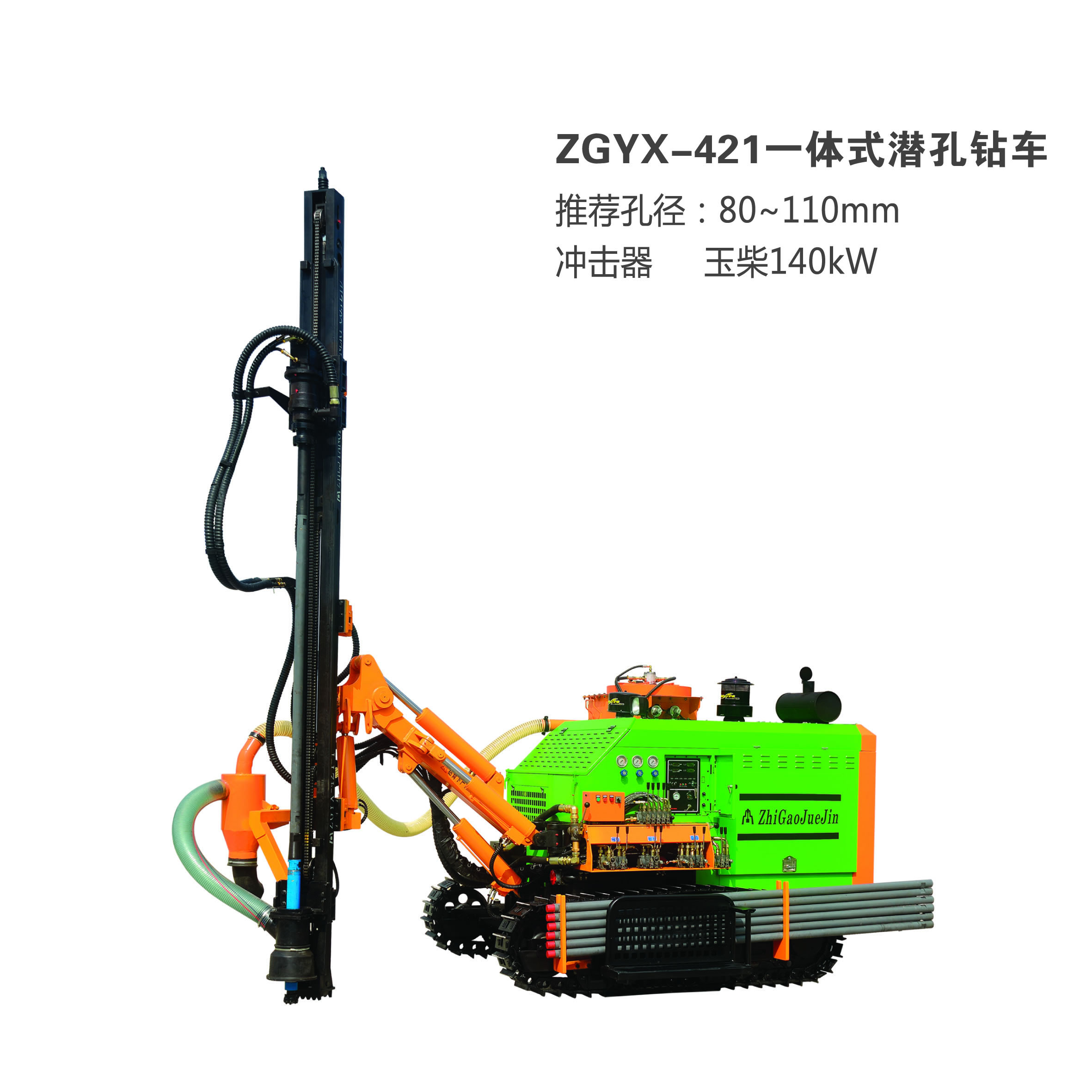

ZGYX-421

Esta serie de integrado por el agujero (DTH) perforadoras de superficie tienen los mismos rasgos de alta eficiencia, ahorro de energía y favorable al medio ambiente con las plataformas DTH automáticos excepto taxi y manipulación de tuberías de perforación sistema. Unidades de carga de energía individuales tanto de tornillo compresor de aire y sistema hidráulico con potencia de salida de diseño tambalearse. Comparando con ejercicios separados, la potencia de la plataforma DTH integrado se reduce en un 30% y el coste de mantenimiento reducido en un 50%. Equipo de perforación y el compresor de aire se integran a bordo con el estándar colector de polvo reduce la pérdida de energía y aumenta la eficiencia del trabajo y la movilidad. Sistema de control de transporte subterráneo de doble hidráulico Potente hace buena adaptabilidad terreno cruz. Gran motor de rotación de par hace anti-jamming fácil y simple. Plataforma de control integrado con sabia disposición y pantallas llenas provocar un funcionamiento sencillo y simple y claro. Componentes hidráulicos fundamentales por fabricantes famosos mundiales aseguran confiable operation.

Estas plataformas DTH integrados son los mejores sustitutos de los equipos de perforación separadas debido al excelente precio de valorar comparison.

Características de producto del DTH rig
integrado1.Zega propia desarrollado sistema colector de polvo de dos etapas, eficiente y favorable al medio ambiente.
2.Standard de dos velocidades de motor transporte subterráneo de alta resistencia mejora de la movilidad y climbility con menos trabajo stoppage.
3.customized a condiciones complejas con diseño multi-ángulo, la distancia al suelo baja a 180 mm para drilling.
horizontal4.Centralized y el panel de control inferior y muestra, conveniente y efficient.

Parámetros

Especificaciones técnicas
Motor de diesel
Modelo	YC6A180Z	Velocidad	2000 rpm
Fabricante	Yuchai	Capacidad del tanque de combustible	170 L
Potencia nominal	140 kw
Tornillo Compresor de Aire
Fabricante	ZEGA	MODA	10 m10 m3
Aire Fin Fabricante	Hanbell	Presión de trabajo (máx.)	14,5 bar
Especificaciones Funcionales
Rango Agujero	80-100 mm	Martillo Tamaño	3.5 "(Estándar)
Profundidad del agujero (máx.)	20 m	Velocidad de rotación	0-110 r / min
Taladro Diámetro de tubería	60 mm	Rotación de par	1450 N.m
Sistema de Manejo de Pipe	6 + 1	Drill Pipe Longitud	3 m
Agujero recomendado	90 mm
Fuction de Boom
Tipo Boom	Individual Straight-boom	RSS tipo de conducción	Cilindro y cadena de transmisión
Longitud del RSS Beam	5430 mm	Duración del viaje	3200 mm
Alimente Extensión	960 mm	Avance (máx.)	0,75 m / s
RSS Ascensor Capacidad (máx.)	15 kN	Alimentación forzada (máx.)	25 kN
Chasis
Velocidad de transporte subterráneo (máx.)	Alto: 3.2 km / h: 1,5 kmh	Tracción Fuerza	65 kn
Max. Climbility	25 °	Track Oscilación	-
Claridad del piso	545 mm
Peso Dimensiones
Anchura	2560 mm	Altura	2.900 mm
Largo	5700 mm	Peso (con exclusión de las opciones)	7000 kg
