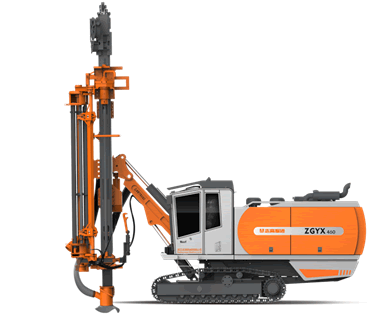

Esta serie de trabajo pesado automático hasta los equipos de perforación de agujeros (DTH) barrenos superficie desarrollados y fabricados por Zhejiang ZEGA Machinery Co., Ltd. con motor diesel, compresor de aire y sistema de control hidráulico automático a bordo es estándar equipado con cabina, automática sistema de manejo de tubos de perforación, de servicio pesado transporte subterráneo motor y chasis con mecanismo de oscilación. El sistema de perforación suave, velocidad transporte subterráneo rápido y la capacidad de adaptación del terreno cruz hacen de esta serie de equipos adecuados para muchas aplicaciones de perforación complicadas. Estas plataformas equipadas con dos colector de polvo etapa es respetuoso del medio ambiente y ampliamente utilizado en diversas aplicaciones de construcción y minería. Alta eficiencia, ahorro de energía, el medio ambiente y muchas características de seguridad también hacer que estos equipos de perforación muy recomendables para la minería verde y market.
mundialLas Principales Características: El equipo de perforación está diseñado para taladrar agujeros grandes, medianas y profundas y complicadas roca conditions.
Alta Efficiency
Reducción del tiempo de preparación de perforación debido al alto sistema eficiente manejo automático de tubería de perforación de hasta 6 m de tubería de largo taladro y una fuerte capacidad de terreno cruz. La tasa de penetración es muy mejorado con menos herramientas de perforación de roca consume debido a la alta presión y gran cilindrada tornillo compresores de aire a bordo para el lavado de escombros más completa. Los grandes tubos de perforación de diámetro contribuyen al consumo menos aire comprimido al lavar. La alimentación de gran alcance y diseño de rotación reduce problemas de atascos en la parte superior de la velocidad de perforación realza incluso con complicadas bases de rock. Un solo operador los costes laborales más bajos. Tamaños agujero más grande requieren menos cantidad del total de equipos de perforación de rendimiento holes.High reducir el tamaño de la flota.
Energía Saving
Fuente de alimentación individual (un solo motor diesel) impulsa tanto tornillo compresor de aire y sistema hidráulico con potencia de salida de diseño tambalearse. Comparando con ejercicios separados, la potencia de salida del motor diesel de la plataforma DTH automática se reduce en un 30% y el coste de mantenimiento reducido en un 50%. Menor consumo de energía total, la velocidad de perforación más rápido, más corto el tiempo de preparación y menos agujeros reducen el costo de perforación cápita sharply.
porAwareness
AmbientalStandard dos etapas (sistema de agua nebulizada opcional) colector de polvo hace que esta serie de plataformas mucho ambiente friendly.
Safety
El sistema de oscilación de la cadena hace que el centro de la plataforma de gravedad más estable, mientras que subir y bajar las laderas dando las pistas tracción superior. Se requieren menos equipos y trabajadores. El carousol tubería de perforación y la cabina protegen al personal de operación de accident.
Características del producto de la perforación rig
Motores 1.Caterpillar, Steyr y Yuchai con GARANTÍA mundial para satisfacer diversas demands.
2.Parts etiquetas está marcado en los dos extremos de los tubos y cables de electricidad y también destacan en el manual de piezas para facilitar maintenance.
3.Feeding sistema de elevación &: Estado del diseño de la cuerda cilindro arte y alambre de acero cumple varios de alimentación y el levantamiento de requerimientos de par. Menos piezas de desgaste y desgarro de fácil maintenance.
4.Feed auge & haz: para trabajo pesado brazo de alimentación diseño de la caja, el brazo, el soporte y la pluma se resiste y absorbe la fuerza repentina impact.
Sistema 5.Tramming: Chasis compacto con el mecanismo de reducción de velocidad de alta resistencia posee buena capacidad terreno cruz. La función de oscilación pista da dos pistas de agarre del suelo máxima. ± 10 grados pista oscilación hace la máquina más estable cuando subir y bajar slopes.
6.Mantenimiento: diseño centralizado modular ofrece un acceso más fácil al mantenimiento ①daily, mantenimiento de motores ②diesel, ajuste ③system, ④dust mantenimiento del colector a través de cada uno de las puertas laterales abatible independientes con mayor mantenimiento y servicio de habitaciones para convenience.
Parámetros
| Especificaciones técnicas |
| Motor de diesel |
| Modelo | 6MK400L-K20 | Velocidad | 2000 rpm |
| Fabricante | YuChai | Capacidad del tanque de combustible | 600 L |
| Potencia nominal | 294 kw |
|
|
| Tornillo Compresor de Aire |
| Fabricante | ZEGA | MODA | 22 m22 m3 |
| Aire Fin Fabricante | GE | Presión de trabajo (máx.) | 24 bar |
| Especificaciones Funcionales |
| Rango Agujero | 138-178 mm | Martillo Tamaño | 4 pulgadas / 5 pulgadas / 6 pulgadas |
| Profundidad del agujero (Máx.) De Manejo Auto Pipe | 30 m | Velocidad de rotación | 0-105 r / min |
| Taladro Diámetro de tubería | 89 mm / 102 mm / 114 mm | Rotación de par | 4310 N.m |
| Sistema de Manejo de Pipe | 4 + 1 | Drill Pipe Longitud | 6 m |
| Tamaño recomendado Agujero | 165 mm |
|
|
| Función de Boom |
| Tipo Boom | Individual Straight-boom | Alimentación Tipo de motor / Cadena | Cable Cilindro cable / Acero |
| Longitud del RSS Beam | 9950 mm | Duración del viaje | 6600 mm |
| Alimente Extensión | 1.300 mm | Avance (máx.) | 0,88 m / s |
| Capacidad de elevación (máx.) | 34,5 kN | Alimentación forzada (máx.) | 67,6 kN |
| Chasis |
| Velocidad de transporte subterráneo (máx.) | Alto: 3 kmh baja: 1,5 kmh | Tracción Fuerza | 156,2 kN |
| Max. Climbility | 25 ° | Track Oscilación | ± 10 ° |
| Claridad del piso | 420 mm |
|
|
| Peso Dimensiones |
| Anchura | 2500 mm | Altura | 3530 mm |
| Largo | 12290 mm | Peso (opciones excluidos)
| 23000 kg |
