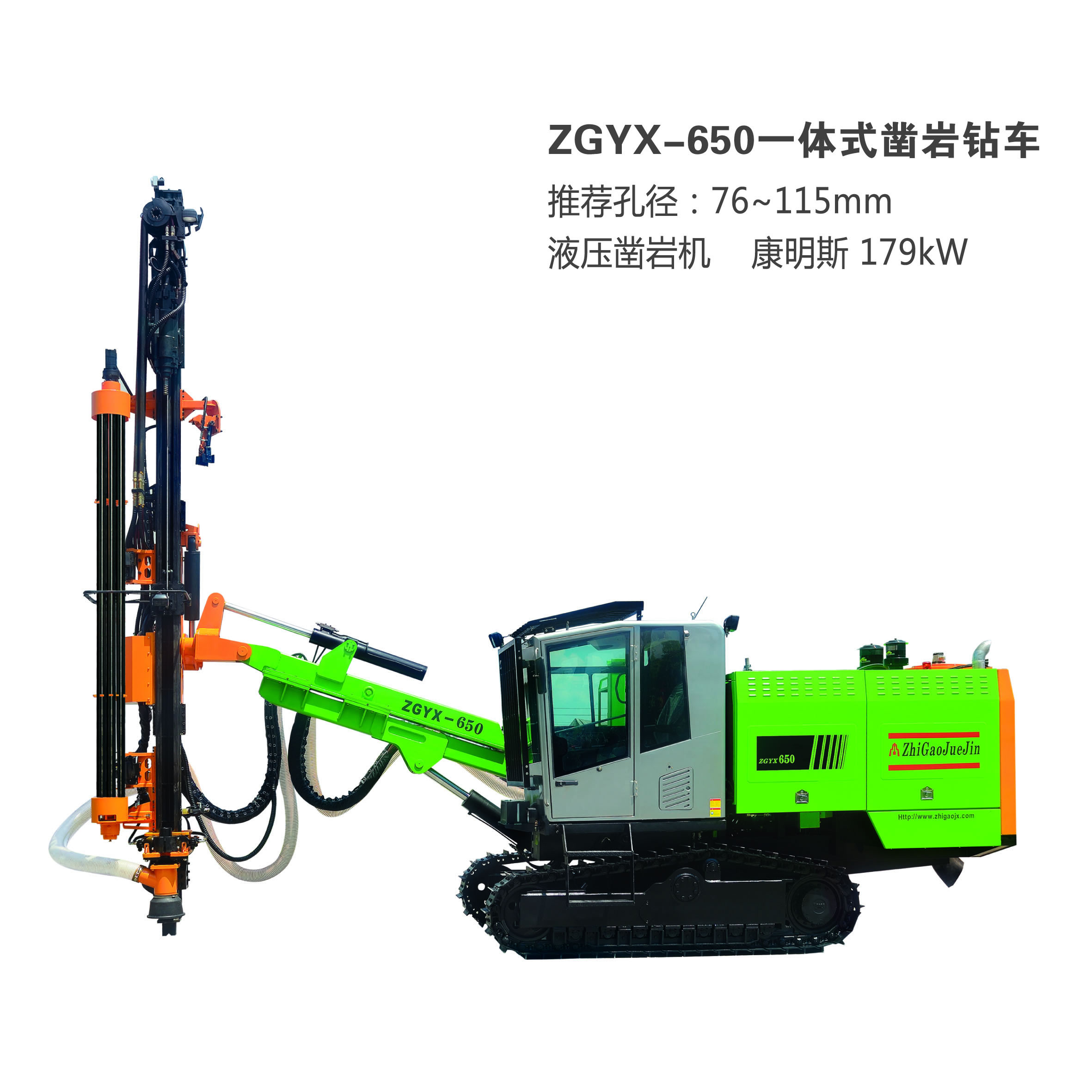

Esta serie de equipos de perforación de alta resistencia desarrollado y fabricado por Zhejiang ZEGA Machinery Co., Ltd. con motor diesel, compresor de aire y sistema de control hidráulico a bordo es estándar equipada con cabina, taladro sistema automático anti-jamming manejo de barras (RHS), para trabajo pesado motor transporte subterráneo y mecanismo de oscilación del chasis. El sistema de perforación suave, velocidad transporte subterráneo dual y la capacidad de adaptación del terreno cruz hacen de esta serie de plataformas adecuadas para todas las aplicaciones de perforación complicadas. Estos equipos de perforación pesados equipados con recolector de dos etapas de polvo es respetuoso del medio ambiente y ampliamente utilizado en diversas aplicaciones de construcción y minería. Alta eficiencia, ahorro de energía, el medio ambiente y muchas características de seguridad también hacer estas plataformas muy recomendables para la minería verde y market.
mundial
La principal features
El equipo de perforación de alta resistencia está diseñado para el tamaño del agujero de mediana o pequeña con una alta tasa de penetración y baja consumption.
combustibleAlta efficiency
Los equipos de perforación de alta resistencia pueden perforar varios agujeros con un solo posicionamiento tiempo y pueden hacer frente a cualquier tipo de paisajes vírgenes con su 'brazo flexible y capacidad de adaptación del terreno cruz. La tasa de penetración es del 50% más rápido que una abajo de la plataforma agujero con diámetro de agujero de menos de 115 mm en los 15 metros de profundidad y con normal y roca estable condition.
Energía saving
Los equipos de perforación de alta resistencia están equipadas con Zega propios diseñados ZY104 vagabundo hidráulica (presión hidráulica hasta 23Mpa, el poder de percusión en 20KW). Las funciones ventajosas como precisa posicionamiento auge, la administración automática de varilla, de alta velocidad de perforación y la velocidad de transporte subterráneo rápido hacen de esta plataforma de costo de operación por metro de perforación sea inigualable competitive.
Awareness
AmbientalStandard dos etapas (sistema de agua nebulizada opcional) colector de polvo hace que esta serie de plataformas amigables con el ambiente.
Safety
Las características de la pista de oscilación hacen que el centro de la plataforma de gravedad más estable, mientras que subir y bajar las laderas que dan las pistas tracción superior. Se requieren menos equipos y trabajadores. El carrusel de la varilla y la cabina (Rops & Fops) proteger al personal de operación de accident.
Características de producto del rig
de perforación de alta resistenciaCombinación de control 1.El del Cilindro, cable y carretes de mangueras tubería puede proporcionar un sistema de alimentación de la fuerza de alimentación ajustable y velocidad de elevación de acuerdo con requirement.
2.Parts etiqueta: Marcado y etiquetado en ambos extremos de las mangueras tuberías y cables eléctricos cables con etiquetas de llamada y los números de pieza mismos en el manual de piezas para facilitar maintenance.
Auge 3.Extendable: perforación robusto y fuerte auge y haz garantía más preciso y estable para la perforación más amplia coverage.
Agarre 4.Rod y sistema de posicionamiento: guías largas y dispositivo de posicionamiento con la flotación campana de aspiración de polvo asegurar la perforación vertical y recogida de polvo effectiveness.
Trainera 5.Hydraulic: El equipo de perforación y la presión del sistema hidráulico de la trainera pueden llegar tan alto como 23Mpa con el paquete bomba hidráulica producir energía percusión en 20KW y la frecuencia de percusión en 60Hz.
6.Dust sistema colector: Estándar de dos colector de polvo etapa (sistema de agua nebulizada opcional) con un rendimiento excepcional, técnica avanzada y la industria leading.
Parámetros
| Especificaciones técnicas |
| Rock Drill |
| Modelo | ZY-104 | Max.Percussion Frecuencia | 60 HZ |
|
| Fabricante | ZEGA | Taladro de Rod | T45 o T51x3.66 m |
|
| Rango Agujero | 76-115 mm | Profundidad del agujero | 25 m |
|
| Velocidad de rotación | 0-135 r / min | Max.Percussion Poder | 20 kw |
|
| Max.Rotation Torque | 1460 N.m |
|
|
|
|
| Motor |
| Fabricante | Cummins | Velocidad | 2000 rpm |
|
| Modelo | 6CTA8.3-C240 | Capacidad del tanque de combustible | 310 L |
|
| Potencia nominal | 179 kw |
|
|
|
|
| Boom & RSS |
| Ángulo Boom | -20ТА- + 30ТА | Alimentación y Capacidad de levantamiento | 22 kn |
|
| Ángulo del brazo | izquierda 20ТА right20ТА | Longitud de la extensión | 1.400 mm |
|
| Ángulo de paso | antes 60ТА después 85ТА | Longitud del RSS Beam | 7257 mm |
|
| Ángulo de oscilación | izquierda 95ТАright 15ТА | Varilla Longitud | 3660 mm |
|
| Longitud Drifter Viajes | 4200 mm | RHS y el número de barras de la celebración | 6+ 1 (Estándar) |
|
| Compresor de tornillo |
| Fabricante | ZEGA | Aire Fin Fabricante | Hanbell |
|
| F.A.D Capacidad | 8 m8 m3 | Max. Presión laboral | 10 bar |
|
| Chasis |
| Max. Climbility | 25ТА | Max. Transporte subterráneo velocidad | 3,5 kmh |
|
| Claridad del piso | 460 mm | Max. Tracción Fuerza | 112 kn |
|
| Track Oscilación | ТБ10ТА |
|
|
|
|
|
|
|
| Peso Dimensiones |
| Anchura | 2.370 mm | Altura | 3200 mm |
|
| Largo | 10750 mm | Peso (Opción excluido)
| 17300 kg |
