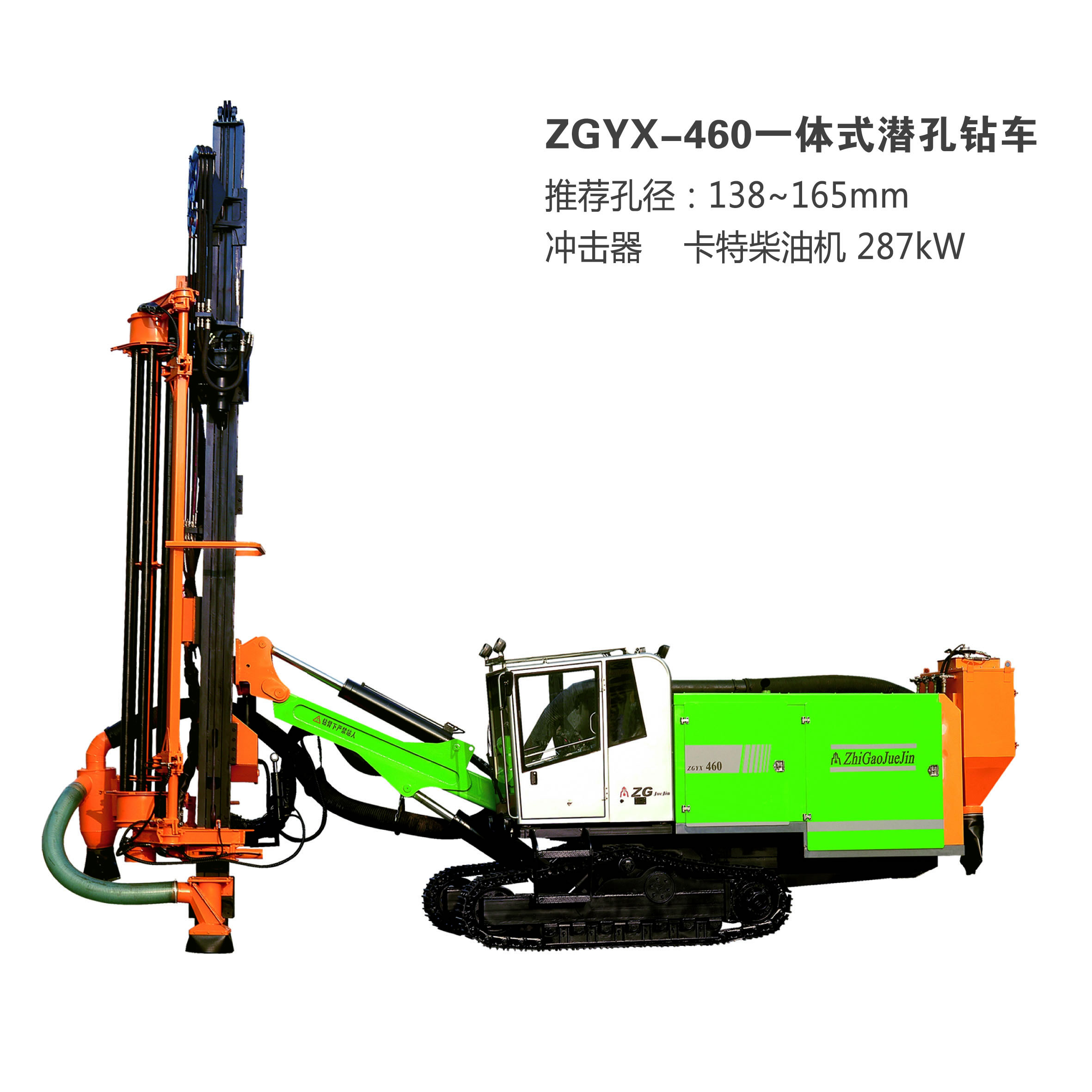

Esta serie de trabajo pesado automático hasta los equipos de perforación de agujeros (DTH) barrenos superficie desarrollados y fabricados por Zhejiang ZEGA Machinery Co., Ltd. con motor diesel, compresor de aire y sistema de control hidráulico automático a bordo es estándar equipado con cabina, automática sistema de manejo de tubos de perforación, de servicio pesado transporte subterráneo motor y chasis con mecanismo de oscilación. El sistema de perforación suave, velocidad transporte subterráneo rápido y la capacidad de adaptación del terreno cruz hacen de esta serie de equipos adecuados para muchas aplicaciones de perforación complicadas. Estos equipos de perforación de barrenos están equipadas con dos colector de polvo etapa es respetuoso del medio ambiente y ampliamente utilizado en diversas aplicaciones de construcción y minería. Alta eficiencia, ahorro de energía, el medio ambiente y muchas características de seguridad también hacer estas plataformas muy recomendables para la minería verde y market.
mundialLas Características principales: El equipo de perforación de barrenos está diseñado para taladrar agujeros grandes, medianas y profundas y complicadas roca conditions.
Alta Efficiency
Reducción del tiempo de preparación de perforación debido al alto sistema eficiente manejo automático de tubería de perforación de hasta 6 m de tubería de largo taladro y una fuerte capacidad de terreno cruz. La tasa de penetración es muy mejorado con menos herramientas de perforación de roca consume debido a la alta presión y gran cilindrada tornillo compresores de aire a bordo para el lavado de escombros más completa. Los grandes tubos de perforación de diámetro contribuyen al consumo menos aire comprimido al lavar. La alimentación de gran alcance y diseño de rotación reduce problemas de atascos en la parte superior de la velocidad de perforación realza incluso con complicadas bases de rock. Un solo operador los costes laborales más bajos. Tamaños agujero más grande requieren menos cantidad de agujeros totales. Los de alto rendimiento equipos de perforación de barrenos reducen el tamaño de la flota.
Energía Saving
Fuente de alimentación individual (un solo motor diesel) impulsa tanto tornillo compresor de aire y sistema hidráulico con potencia de salida de diseño tambalearse. Comparando con ejercicios separados, la potencia de salida del motor diesel de la plataforma DTH automática se reduce en un 30% y el coste de mantenimiento reducido en un 50%. Menor consumo de energía total, la velocidad de perforación más rápido, más corto el tiempo de preparación y menos agujeros reducen el costo de perforación cápita sharply.
porAwareness
AmbientalStandard dos etapas (sistema de agua nebulizada opcional) colector de polvo hace que esta serie de plataformas mucho ambiente friendly.
Safety
El sistema de oscilación de la cadena hace que el centro de la plataforma de gravedad más estable, mientras que subir y bajar las laderas dando las pistas tracción superior. Menos equipos y trabajadores son obligatorios. El carousol tubería de perforación y la cabina protegen al personal de operación de accident.
Características del producto de la perforación de barrenos rig
1.Made de acero especial en consecuencia, declaró la estructura de la técnica y la producción de diseño y process.
2.Floating tubería y carrete de manguera: Zega propia desarrollada y diseñada flotante carrete de manguera protege las tuberías y mangueras hidráulicas y de aire, y prolongar la tubería y manguera de servicio life.
Sistema 3.Drill Pipe manejo: Carrusel de Patentes tubería diseñada, pinza mecánica, bloqueo configurado y pinza tubería cumple taladro cambio tubería exigencia de diferentes tipos y types.
4.State del posicionamiento arte y la pinza de tubo: de alta eficiencia pinza tubería posicionamiento mueve diseño accurately.Safety elimina tubería de perforación falling.
Unidad de Rotación 5.Powerful: Más grande y la unidad de rotación diseñada fuerte ofrece salida de alta torsión suave y reducen la herramienta del taladro tocar con regulación de velocidad sin problemas. Bar especial diseñada deslizamiento mejora la vida de guía de perforación con un cómodo ajuste del espacio.
6.Ergonomic cómoda cabina de seguridad extra:
Techo compliance
norma de seguridad labores de América y Europa 'Clara y amplia visión, y respetuoso del medio ambiente glass.
Todo alrededor de la visibilidad, baja vibración y diseño de bajo ruido que hace al óptimo comfort.
Estéreo estándar y sistema de aire acondicionado garantizar al operador una workplace
relajado y agradableSistema de control de funcionamiento simple es ideal para operar & fácil learn.
Muchos tipos de indicador de advertencia & alarma y pantallas mantener la plataforma siempre en óptimo funcionamiento conditions.
7.Dust sistema colector: Estándar de dos colector de polvo etapa (sistema de agua nebulizada opcional) con un rendimiento excepcional, técnica avanzada y la industria leading.
Parámetros
| Especificaciones técnicas |
| Motor de diesel |
| Modelo | C11 | Velocidad | 1.800 rpm |
| Fabricante | Oruga | Capacidad del tanque de combustible | 600 L |
| Potencia nominal | 287 kw |
|
|
| Tornillo Compresor de Aire |
| Fabricante | ZEGA | MODA | 20 m20 m3 |
| Aire Fin Fabricante | Ingersoll Rand | Presión de trabajo (máx.) | 24 bar |
| Especificaciones Funcionales |
| Rango Agujero | 138-165 mm | Martillo Tamaño | 4 pulgadas / 5 pulgadas / 6 pulgadas |
| Profundidad del agujero (Máx.) De Manejo Auto Pipe | 35 m | Velocidad de rotación | 0-105 r / min |
| Taladro Diámetro de tubería | 89 mm / 102 mm | Rotación de par | 4310 N.m |
| Sistema de Manejo de Pipe | 6 + 1 | Drill Pipe Longitud | 5 m |
| Tamaño recomendado Agujero | 152 mm |
|
|
| Función de Boom |
| Tipo Boom | Individual Straight-boom | Alimente Tipo Motor / Cadena | Cable Cilindro cable / Acero |
| Longitud del RSS Beam | 9100 mm | Duración del viaje | 5600 mm |
| Alimente Extensión | 1.300 mm | Avance (máx.) | 0,88 m / s |
| Capacidad de elevación (máx.) | 34,5 kN | Alimentación forzada (máx.) | 67,6 kN |
| Chasis |
| Velocidad de transporte subterráneo (máx.) | Alto: 3 kmh baja: 1,5 kmh | Tracción Fuerza | 130 kn |
| Max. Climbility | 25 ° | Track Oscilación | ± 10 ° |
| Claridad del piso | 420 mm |
|
|
| Peso Dimensiones |
| Anchura | 2500 mm | Altura | 3530 mm |
| Largo | 11280 mm | Peso | 23000 kg |
