Características do Medicamento do furo de perfuração Rig
Pacote 1.Power, Yuchai 4 cilindros YC4D80 motor ou 30 kW motor elétrico. 3m x φ76mm (tipo A) ou φ68mm (tipo B) Drill pipe sub-categorizados como com coletor de pó e / ou pesados tramming motor.
2. Todas as peças estruturais foram reforçados .
Cycloid 3.Dual do motor desenvolvido pela Zega em vez de motor de esfera de aço original para melhor qualidade de unidade de rotação com design mais compacto e menos interferência. Torque muito melhor para buraco maior faixa de tamanho de perfuração
Sistema de filtro de pré-ar úmido 4.High-desempenho desenvolvido pela Zega em conjunto com filtro de ar seco por três estágios sistema de filtragem de ar para proteger better.
motor dieselProjeto 5.New para a manutenção mais conveniente e melhor appearances.
Modelo de coletor 6.Dust para a perfuração livre de poeira. Mais respeitadores do ambiente e da energia saving.
Dever 7.Heavy tramming modelo do motor garantindo uma melhor capacidade de escalada e muito mais confiável quality.
8.Rotation unidade acionada por motor ciclóide dupla desenvolvido pela Zega, mais poderoso e menos jamming.
9.Standard motor de percurso armado, poderosa capacidade de escalada, confiável quality.
10.Zega possuir projetado intermediária orientar e hidráulico sistema tramming tração ajuda cadeias permanecer na tracks.
11.All furo equipamentos de perfuração protecção falsificação marcado para fácil inquérito a qualquer time.
Recomendada Air compressor
1. Alta altitude: 250SCY-17
Altitude normal: 177SCY-17, 191 SCY-17
2. Diesel portátil de média pressão: 178SCY-14,5, 138SCY-14,5, 139SCY-14,5, 190SCY-16
3. Diesel portátil de alta pressão: 177SCY-17, 250SCY-19, 260SCY-21
4. elétrica de média pressão portátil: 90SDY-14,5, 132SDY-13
5. elétrica de alta pressão de ar portátil: 185SDY-17, 200SDY-21
Nota: Compressores de ar selecção sujeitas a furos de diâmetro e mangueira de ar length.
Parâmetros

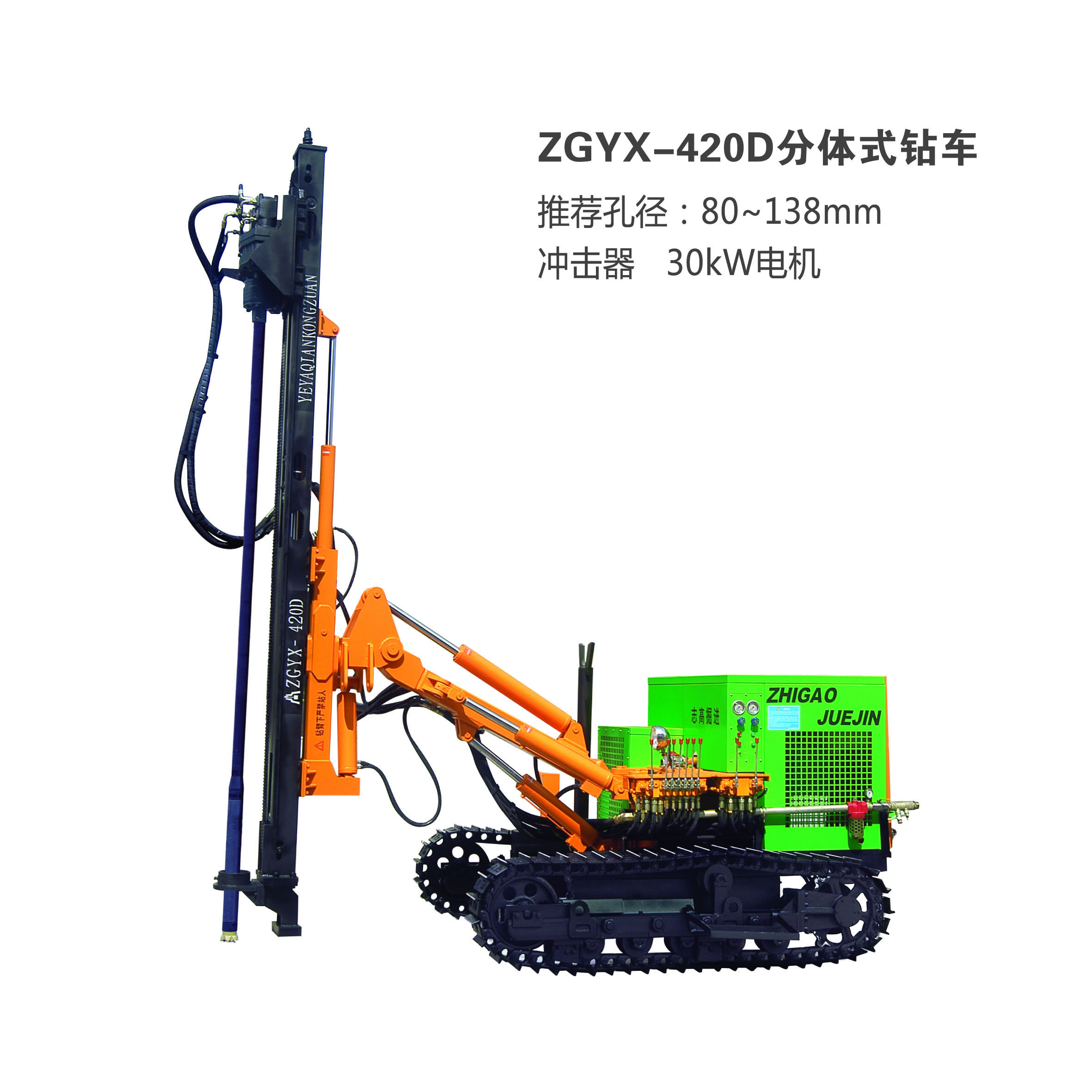

| ZGYX-420A / B / D furo de perfuração Especificações técnicas |
| Pressão de trabalho | 0,7-2 mpa |
| Consumo de Ar | 8-20 m8-20 m3 |
| Buraco Gama | 90-130 mm |
| Martelo | A: 3,5 '' polegadas B: 4 '' polegadas |
| Profundidade do furo (Max.) | 30 m |
| Tubo de Perfuração Comprimento | 3,000 milímetro |
| Perfurar tubulação Dia | A: 68 mm B: 76 mm |
| Max. Climbility | 30 ° |
| Tramming velocidade | 2-3,2 km / h |
| Velocidade de rotação (máx.) | 0-80 rpm |
| Rotação Torque | 1970 N.m |
| Peso | 5290 kg |
| Dimensão | 5100 mm x 2260 mm x 2550 mm |
| Power Pack | Yuchai YC4D80 motor diesel D 型: 30KW-4 Motor Elétrico |
| Tipo Seco Coletor de poeira | Opção |
| Heavy Duty Motor Tramming | Padrão |
