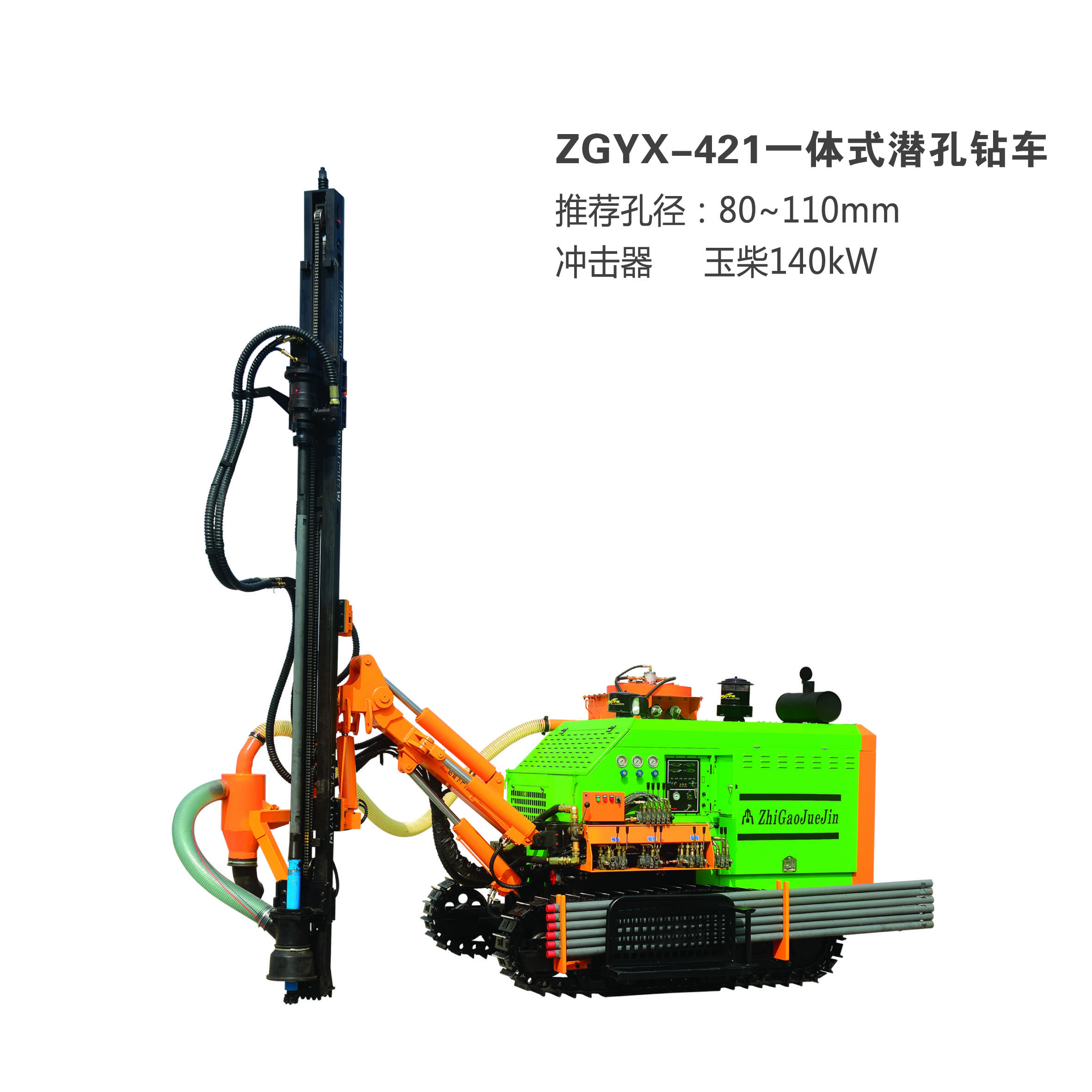

ZGYX-421

Esta série de integrados abaixo do furo (DTH) perfuradoras de superfície têm as mesmas características de alta eficiência, economia de energia e ambiente amigável com as plataformas DTH automáticas, exceto táxi e manipulação de tubos de perfuração sistema. Unidades de bloco de poder de solteiro ambos parafuso compressor de ar e sistema hidráulico com potência de projeto cambalear. Comparando com brocas separados, a potência do equipamento DTH integrados é reduzido em 30% e custo de manutenção reduzido em 50%. Plataforma de perfuração e compressor de ar está integrado na placa com padrão do coletor de poeira reduz a perda de energia e aumenta a eficiência do trabalho e mobilidade. Poderoso sistema de controle hidráulico tramming dupla faz boa adaptabilidade terreno cruz. Grande motor de rotação de torque faz anti-jamming fácil e simples. Plataforma de controle integrado com disposição sábio e exibe completos provocar operação fácil e simples e clara. Componentes hidráulicos centrais por fabricantes famosos globais garantir confiável operation.

Estas plataformas de DTH integrados são os melhores substitutos para as plataformas de perfuração separados devido a excelente preço para valorizar comparison.

Características do Medicamento do integrado DTH rig
1.Zega possuir desenvolveu dois estágios do sistema coletor de pó, eficiente e favorável ao meio ambiente.
2.Norma de duas velocidades pesados ​​do motor tramming melhorar a mobilidade e climbility com menos trabalho stoppage.
3.Customized a condições complexas com design multi-ângulo, distância ao solo reduzido a 180 mm para drilling.
horizontal4.Centralized e painel de controle inferior e exibe, conveniente e efficient.

Parâmetros

Especificações técnicas
Motor a gasóleo
Modelo	YC6A180Z	Velocidade	2000 rpm
Fabricante	Yuchai	Capacidade do tanque de combustível	170 L
Potência	140 kw
Screw Air Compressor
Fabricante	ZEGA	F.A.D	10 m10 m3
Air End Fabricante	Hanbell	Pressão de trabalho (máx.)	14,5 bar
Especificações funcionais
Buraco Gama	80-100 mm	Martelo Tamanho	3.5 "(Standard)
Profundidade do furo (Max.)	20 m	Velocidade de rotação	0-110 r / min
Broca diâmetro da tubulação	60 mm	Rotação Torque	1450 N.m
Sistema de Manipulação de tubo	6 + 1	Tubo de Perfuração Comprimento	3 m
Buraco recomendada	90 mm
Fuction de crescimento
Tipo de lança	Hetero-boom único	Alimentação tipo de automóvel	Cilindro e corrente de transmissão
Comprimento de Alimentação Feixe	5,430 milímetros	Tamanho viagem	3200 milímetros
Alimente Extensão	960 mm	Taxa de alimentação (máx.)	0,75 m / s
Alimentação Capacidade de elevação (Max.)	15 kn	Alimente Force (Max.)	25 kn
Chassis
Tramming Velocidade (Max.)	Alta: 3,2 kmh Baixa: 1,5 kmh	Força de Tração	65 kn
Max. Climbility	25 °	Rastrear Oscilação	-
Afastamento à terra	545 mm
Peso Dimensões
Largura	2.560 milímetros	Altura	2900 milímetros
Comprimento	5.700 milímetros	Peso (excluindo opções)	7000 kg
