Características de produto da divisão de perfuração DTH Rig
1.Standard pacotes de energia, Yuchai YC4D80 e 45kw ou motores elétricos 55kW. 76mm x 3m tubo de broca Standard ou variedade de varas em espiral. Pacotes de diesel e energia elétrica comutável quando needed.
2. Todas as peças estruturais do Rig Dividir DTH perfuração foram reinforced.
3.Cycloid do motor reduzindo a taxa de falha da unidade de rotação com o design mais compacto. Rotação unidade de torque máxima de até 5500 N / m para aparafusar, revestimento e espiral de perfuração de grande diâmetro e melhorou torque para buraco maior faixa de tamanho de perfuração. A unidade de rotação com alta e baixa velocidade para maior comutável furação diâmetro application.
Sistema de filtro de pré-ar úmido 4.High-desempenho desenvolvido pela Zega juntamente com filtros de ar seco por três estágios sistema de filtragem de ar para proteger better.
motor diesel5.Two rotação acelera comutável por válvulas de controle convenientes para diferentes requisitos de torque e speed.
6.Standard equipado com pesados do motor tramming mais confiável para uma melhor inclinada ability.
Unidade de rotação 7.High torque com velocidades altas e baixas para diâmetro maior furo de ancoragem, revestimento e DTH buraco explodir applications.
8.Standard pesados tramming motor, tramming mais poderosa, melhor para inclinada, e muito menos o fracasso rate.
Recomendada Air compressor
1. Alta altitude: 250SCY-17,
Altitude normal: 177SCY-17, 191SCY-17
2. Diesel portátil de média pressão: 178SCY-14,5, 138SCY-14.5,139SCY-14.5,190SCY-16
3. Diesel portátil de alta pressão: 177SCY-17,250SCY-19,260SCY-21
4. elétrica portátil de média pressão: 90SDY-14.5,132SDY-13
5. elétrica de alta pressão de ar portátil: 185SDY-17,200SDY-21
Nota: Compressores de ar selecção sujeitas a diâmetro do furo e mangueira de ar length.
Parâmetros

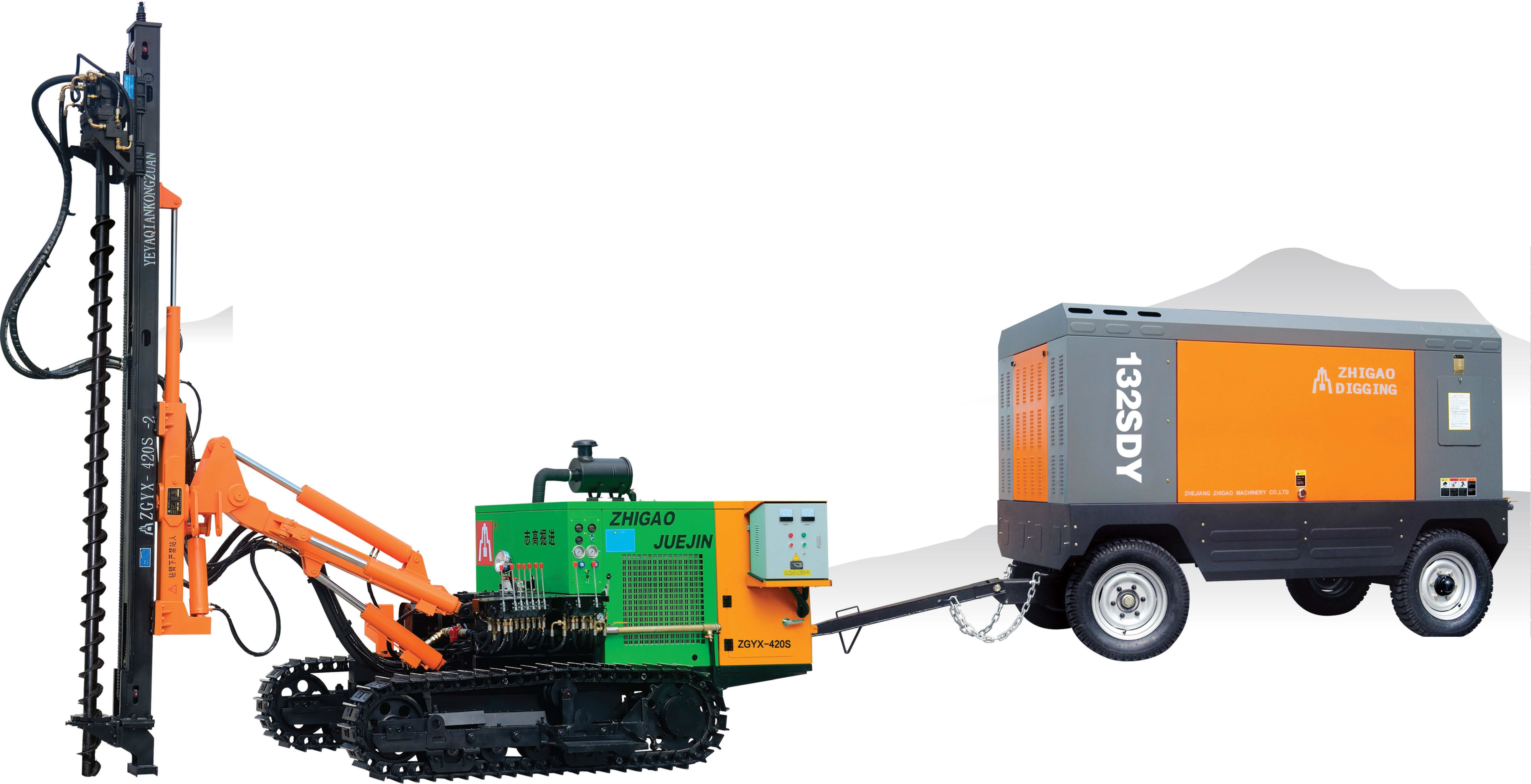

| ZGYX-420S / SB Dividir DTH plataforma de perfuração Especificações técnicas |
| Pressão de trabalho | 0,7-2 mpa |
| Consumo de Ar | 8 ~ 20 m8 ~ 20 m3 |
| Buraco Gama | 110-203 mm |
| Martelo | 4 '' polegadas Padrão |
| Profundidade do furo (Max.) | 60 m |
| Tubo de Perfuração Comprimento | 3,000 milímetro |
| Perfurar tubulação Dia | 76 mm |
| Max. Climbility | 30 ° |
| Tramming Velocidade (Max.) | 0-2,5 km / h |
| Velocidade de rotação (máx.) | Alta: 120 rpm Baixa: 70 rpm |
| Rotação Torque | 4500/2200 N.m |
| SB: 5500/2200 N.m |
| Peso | 5000 kg |
| Dimensão | 5800 mm x 2200 mm x 2550 mm |
| Power Pack | Yuchai YC4D80 45KW-4 elétrica |
| SB: 55KW-4 elétrica |
| Heavy Duty Motor Tramming | Padrão |
