Conceito de design avançado da Integrated Hidráulica Top-martelo de perfuração-Melhor Preço ao Valor comparison
Economia de energia eficiência 1.High: taxa de penetração é de cerca de 1 m / min, a taxa de consumo de combustível média inferior a 0,5 L / m, operado no buraco recomendado range.
Terreno flexibilidade capacidade 2.Cross: Folding Design Crescimento reduz dimensões de transporte e garanta a estabilidade com a cobertura mais ampla de perfuração para permitir que o tramming velocidade de até 4km / h. Projeto oscilação reforçada melhora a capacidade equipamento em terreno acidentado e torná-lo possível operar em um 25 graus slope.
3.Cost manutenção: Além de componentes-chave, a maioria das peças, incluindo hidráulica drifter localizada a menor custo de compra e manutenção em comparação com importados rigs.
Zega próprio componente desenvolvido:
ZY-101/103 hidráulica drifter
Pistão delgado, mas forte para uma melhor transmissão de energia. 3 modos ajustáveis de cursos longos, médios e curtos de acordo com a rotação, condições de rocha e tamanho do buraco para o melhor trabalho efficiency.

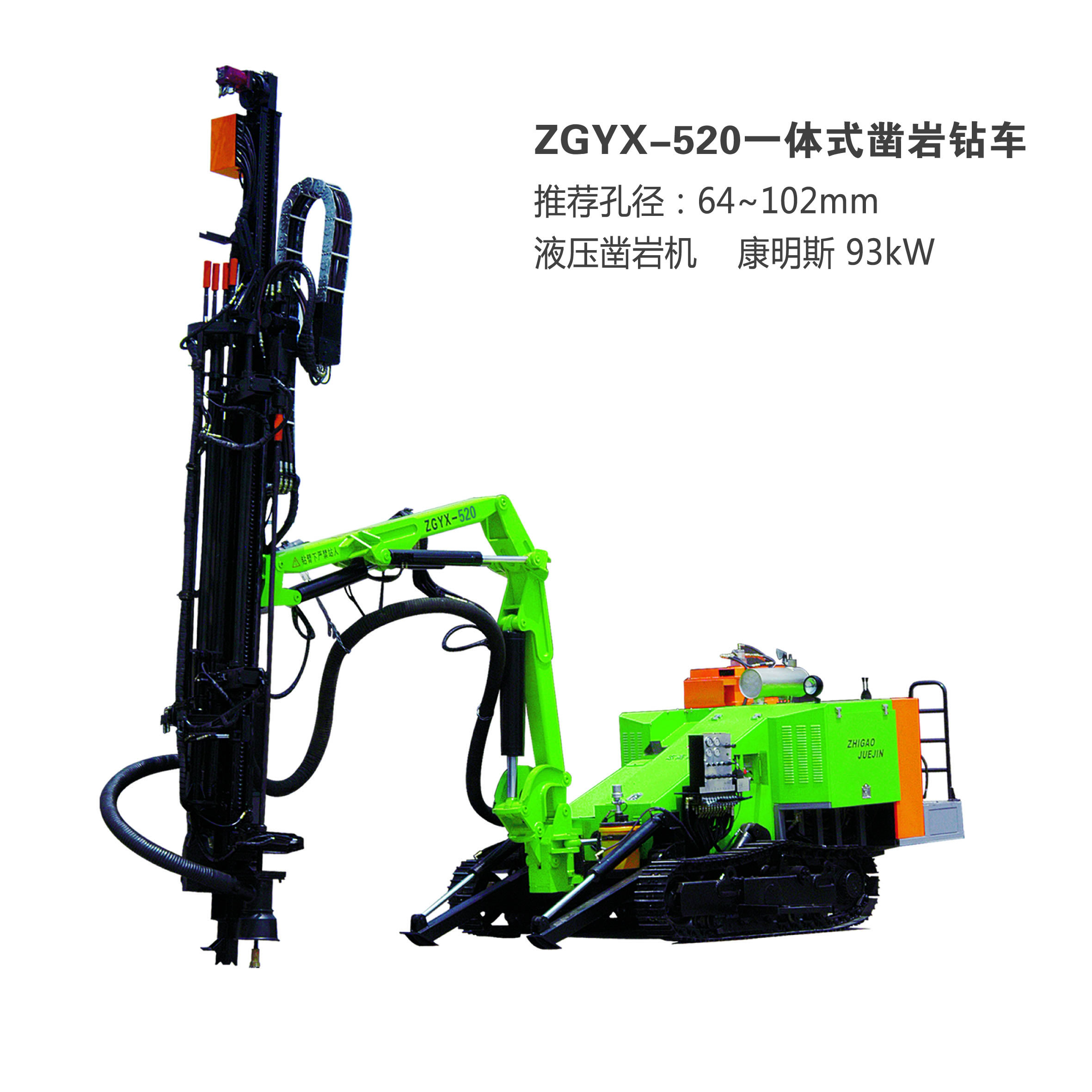

Características do produto do Integrated Top-martelo de perfuração hidráulico Rig
1.Dust Hood: capa aspiração de pó flutuante e filtro primário formando primeiro filtragem stage.
2.Boom e cilindros: crescimento forte e cilindros alargada para drilling.
mais eficaz e suaveSistema 3.Electrical: Parâmetros e exibe tais como a pressão e fluxo pode ser facilmente lido e ajustado. Notificações de proteção e manutenção completa são alcançados por CPU control.
Lubrificação 4.Automatic: mais longos ciclos de vida de serviço de aços de perfuração e operação mais fácil devido à lubrication.
automáticaSistema de tratamento de 5.Rod (RHS): controle de cilindro hidráulico completo, fácil de ajustar e problemas free.
6.Feed: motor hidráulico com sistema de freio cadeia de alimentação hidráulica proporciona alta elevação speed.
7.Pipe e enrolador: Carretel da tubulação de alumínio proporciona maior vida útil das tubulações e hoses.
Drifter 8.Hydraulic: penetração mais suave, devido à alta eficiência e vagabundo anti-jamming system.
9.Dust coletor: Os 2 estágios de coletor de pó para pó drilling.
livre10.Dual sistema de controle tramming: sistema de controle de tramming dupla torna a perfuração mais fácil e para longa distância tramming.
11.Chassis: Pesado dever chassis escavadeira e sistema de faixa de oscilação fornecer poderosa capacidade de escalada e cross-terreno capability.
Parâmetros
| Especificações técnicas |
| Rock Drill |
| Modelo | ZY-103 | Max.Percussion Freqüência | 40-60 HZ |
|
| Fabricante | ZEGA | Broca Rod | T38x3.66 m |
|
| Buraco Gama | 42-76 mm | Profundidade do furo | 15 m |
|
| Velocidade de rotação | 0-300 r / min | Max.Percussion Poder | 15 kW |
|
| Max.Rotation Torque | 800 N.m |
|
|
|
|
| Motor |
| Fabricante | Cummins | Velocidade | 2100 rpm |
|
| Modelo | 4BTA3.9-C125 | Capacidade do tanque de combustível | 210 L |
|
| Potência | 93 kw |
|
|
|
|
| Crescimento alimentação |
| Boom de Ângulo | -72ТА- + 54ТА | Alimentação e Capacidade de elevação | 14.4 kn |
|
| Braço Angle | esquerda 22ТА right37ТА | Comprimento da extensão | 1200 mm |
|
| Ângulo de inclinação | -8ТА- + 88ТА | Comprimento de Alimentação Feixe | 7236 milímetros |
|
| Balanço Angle | esquerda 15ТАright 97ТА | Rod Comprimento | 3660 milímetros |
|
| Drifter Tamanho viagem | 4.180 milímetros | RHS e número de varas segurando | 4+ 1 (Standard) |
|
| Screw Compressor |
| Fabricante | ZEGA | Air End Fabricante | GHH |
|
| Capacidade F.A.D | 4,5 m4,5 m3 | Max. Pressão no trabalho | 7 bar |
|
| Chassis |
| Max. Climbility | 25ТА | Max. Tramming velocidade | 4 kmh |
|
| Afastamento à terra | 360 mm | Max. Força de Tração | 65 kn |
|
| Rastrear Oscilação | ТБ14ТА |
|
|
|
|
|
|
|
| Peso Dimensões |
| Largura | 2337 milímetros | Altura | 3,000 milímetro |
|
| Comprimento | 7236 milímetros | Peso (Opções excluídos)
| 9300 kg |
