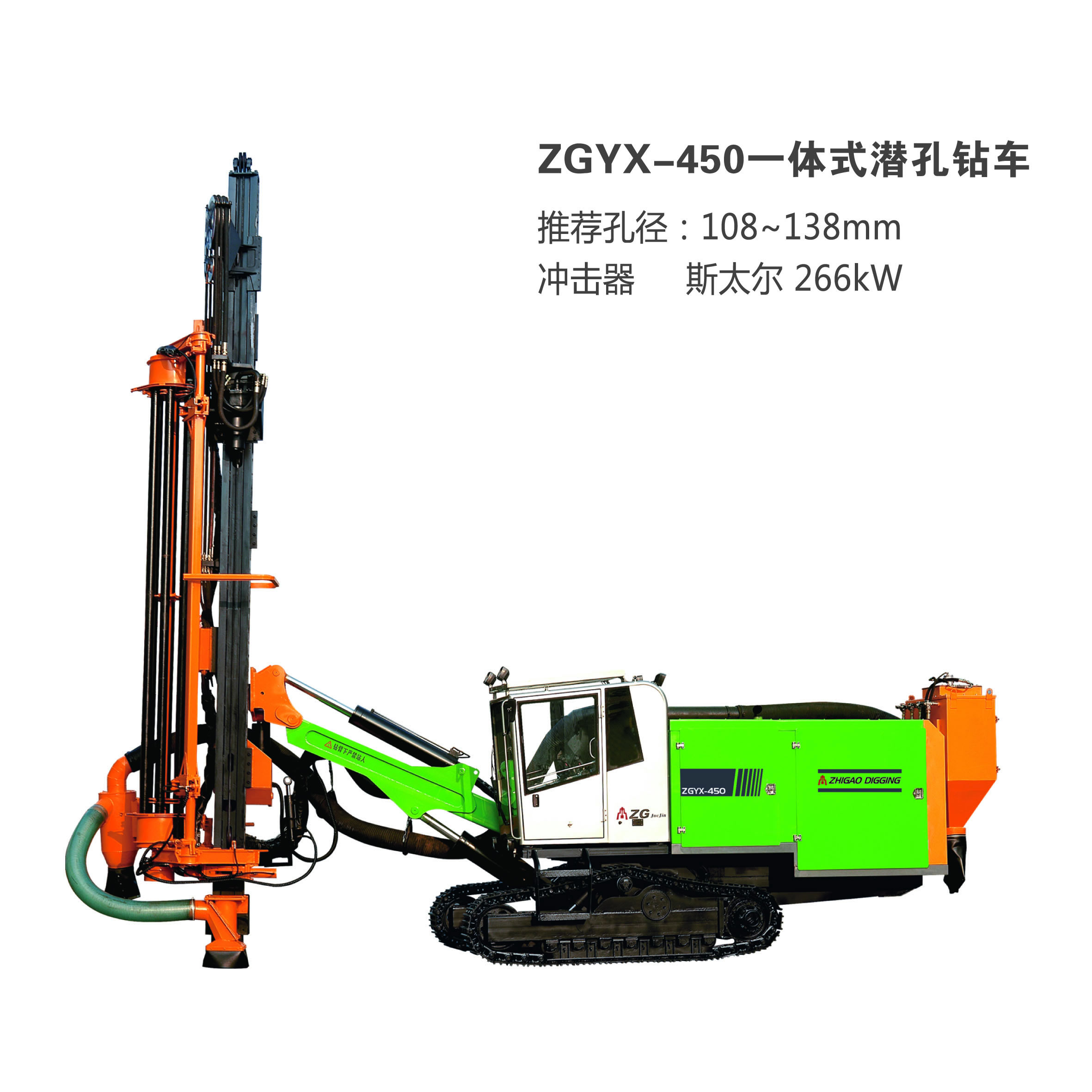

Esta série de serviços pesados automática para baixo as plataformas de perfuração furo (DTH) superfície buraco explosão desenvolvidos e fabricados pela Zhejiang ZEGA Machinery Co., Ltd. com motor diesel, compressor de ar e sistema de controle hidráulico automático a bordo é padrão equipado com cabine, automática broca sistema de manuseio de tubo, para serviços pesados tramming motor e chassis com mecanismo de oscilação. O sistema de perfuração suave, velocidade tramming rápido e adaptabilidade terreno cruz fazer esta série de equipamentos adequados para muitas aplicações de perfuração complicados. Estas plataformas de perfuração estão equipados com dois coletor de pó estágio é amigo do ambiente e amplamente utilizado em várias aplicações de construção e mineração. Alta eficiência, economia de energia, ambiente amigável e muitas características de segurança também fazer estas plataformas altamente recomendado para mineração verde e market.
mundialAs Principais Características: O equipamento de broca é projetado para perfurar buracos grandes, médias e profundas e complicadas para rocha conditions.
High Efficiency da broca rig
Redução do tempo de preparação de perfuração, devido à alta sistema automático eficiente tubo de perfuração manuseio até 6 m de comprimento tubo de perfuração e capacidade terreno cruz forte. A taxa de penetração é altamente melhorada com menos ferramentas de perfuração de consumir por causa da alta pressão e grande deslocamento parafuso compressores de ar a bordo para expulsar as partículas mais completa. Os tubos de perfuração de maior diâmetro contribuem para o consumo de menos ar comprimido durante a lavagem. Alimentação poderosa e design de rotação reduz atolamentos na parte superior da velocidade aprimora perfuração mesmo com bases de rock complicados. Operador único menor custo de trabalho. Tamanhos buraco maior requerem menos número de buracos no total. Plataformas de perfuração de alto desempenho reduzir o tamanho da frota.
Energia Saving
Bloco de poder único (apenas um motor diesel) dirige tanto parafuso compressor de ar e sistema hidráulico com potência de projeto cambalear. Comparando com brocas separadas, a potência de saída do motor diesel do equipamento automático de DTH é reduzido em 30% e custo de manutenção reduzida em 50%. Menor consumo total de energia, velocidade de perfuração mais rápida, menor tempo de preparação e menos buracos reduzir o custo de perfuração capita por sharply.
Awareness
AmbientalPadrão de dois estágios (sistema de névoa de água opcional) coletor de pó faz com que esta série de plataformas muito ambiente friendly.
Safety
O sistema de faixa de oscilação faz com que o centro de gravidade plataforma mais estável, enquanto subindo e descendo as encostas dando as faixas de tração superior. Menos equipamentos e trabalhadores são necessários. O carousol tubo de perfuração e táxi proteger o pessoal de operação de accident.
Características do produto da broca rig
1.Made de aço especial em conformidade, declarado da arte estrutura e fabricação de design e process.
2.Floating tubo e rolo de mangueira: Zega possuir desenvolvido e projetado flutuante mangueira bobina protege os tubos e mangueiras hidráulicas e de ar, e prolongar o serviço tubulação e mangueira life.
3.Drill tubulação sistema de manipulação: carrossel patente projetado tubulação, pinça mecânica, trava definida, e pinça de tubo de perfuração atende a mudança tubulação exigência de diferentes tipos e types.
4.State do posicionamento arte e pinça de tubo: Alta eficiente pinça tubo posicionamento move projeto accurately.Safety elimina drillpipe falling.
5.Powerful Rotação Unidade: Maior e mais forte unidade de rotação projetada oferece uma saída de alto torque suave e reduzir a ferramenta da broca tocar com regulação de velocidade contínua. Projetados barra deslizante especial melhora a vida do guia de perfuração com ajuste de espaço conveniente.
6.Ergonomic confortável cabine seguro extra:
Telhado norma de segurança compliance
'trabalhos americanos e europeusClara e ampla vista, e amiga do ambiente glass.
Todos em torno de visibilidade, baixa vibração e design de baixo ruído feito para melhor comfort.
Stereo padrão e sistema de ar condicionado garantir o operador de uma workplace
descontraído e agradávelSimples sistema de controle operacional é grande para operar fácil de learn.
Muitos tipos de indicador de aviso alarme e exibe manter o equipamento sempre em ótima correndo conditions.
7.Dust sistema de coleta: Standard dois coletor de pó fase (sistema de névoa de água opcional) com excelente desempenho, técnica avançada e indústria leading.
Parâmetros
| Especificações técnicas |
| Motor a gasóleo |
| Modelo | D10.36T20 | Velocidade | 1850 rpm |
| Fabricante | Steyr | Capacidade do tanque de combustível | 480 L |
| Potência | 266 kw |
|
|
| Screw Air Compressor |
| Fabricante | ZEGA | F.A.D | 18 m18 m3 |
| Air End Fabricante | GHH | Pressão de trabalho (máx.) | 17 bar |
| Especificações funcionais |
| Buraco Gama | 110-152 mm | Martelo Tamanho | 4 de polegada / 5 polegadas |
| Profundidade do furo (Max.) Auto tubulação de Manejo | 28 m | Velocidade de rotação | 0-105 r / min |
| Broca diâmetro da tubulação | 89 mm / 102 mm | Rotação Torque | 4310 N.m |
| Sistema de Manipulação de tubo | 6 + 1 | Tubo de Perfuração Comprimento | 4 m |
| Recomendada tamanho do buraco | 138 mm |
|
|
| Função de lança |
| Tipo de lança | Hetero-boom único | Alimente Tipo Motor / Corrente | Fio cilindro / Cabo de Aço |
| Comprimento de Alimentação Feixe | 8.100 milímetros | Tamanho viagem | 4,600 milímetro |
| Alimente Extensão | 1200 mm | Taxa de alimentação (máx.) | 0,88 m / s |
| Capacidade de elevação (Max.) | 34.5 kn | Puxe Force (Max.) | 67,6 kn |
| Chassis |
| Tramming Velocidade (Max.) | Alta: 3 km/ora baixo: 1,5 kmh | Força de Tração | 117,7 kn
|
| Max. Climbility | 25 ° | Rastrear Oscilação | ± 10 ° |
| Afastamento à terra | 420 mm |
|
|
| Peso Dimensões |
| Largura | 2500 milímetros | Altura | 3.280 milímetros |
| Comprimento | 10260 mm | Peso (opções excluídos)
| 21000 kg |
