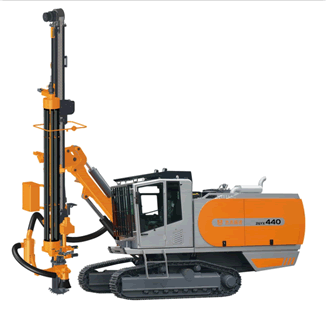

Esta série de serviços pesados automática para baixo as plataformas de perfuração furo (DTH) superfície buraco explosão desenvolvidos e fabricados pela Zhejiang ZEGA Machinery Co., Ltd. com motor diesel, compressor de ar e sistema de controle hidráulico automático a bordo é padrão equipado com cabine, automática broca sistema de manuseio de tubo, para serviços pesados tramming motor e chassis com mecanismo de oscilação. O sistema de perfuração suave, velocidade tramming rápido e adaptabilidade terreno cruz fazer esta série de equipamentos adequados para muitas aplicações de perfuração complicados. Estas sondas equipadas com dois coletor de pó estágio é amigo do ambiente e amplamente utilizado em várias aplicações de construção e mineração. Alta eficiência, economia de energia, ambiente amigável e muitas características de segurança também fazer estas plataformas altamente recomendado para mineração verde e market.
mundialAs Principais Características: A explosão superfície broca buraco equipamento é projetado para perfurar buracos grandes, médias e profundas e complicadas para rocha conditions.
Alta Efficiency
Redução do tempo de preparação de perfuração, devido à alta sistema automático eficiente tubo de perfuração manuseio até 6 m de comprimento tubo de perfuração e capacidade terreno cruz forte. A taxa de penetração é altamente melhorada com menos ferramentas de perfuração de consumir por causa da alta pressão e grande deslocamento parafuso compressores de ar a bordo para expulsar as partículas mais completa. Os tubos de perfuração de maior diâmetro contribuem para o consumo de menos ar comprimido durante a lavagem. Alimentação poderosa e design de rotação reduz atolamentos na parte superior da velocidade aprimora perfuração mesmo com bases de rock complicados. Operador único menor custo de trabalho. Tamanhos buraco maior requerem menos número de buracos no total. Alto desempenho das explosões superfície plataformas de perfuração buraco reduz o tamanho da frota.
Energia Saving
Bloco de poder único (apenas um motor diesel) dirige tanto parafuso compressor de ar e sistema hidráulico com potência de projeto cambalear. Comparando com brocas separados, a saída de potência do motor diesel da explosão superfície broca buraco equipamento é reduzido em 30% e custo de manutenção reduzido em 50%. Menor consumo total de energia, velocidade de perfuração mais rápida, menor tempo de preparação e menos buracos reduzir o custo de perfuração capita por sharply.
Awareness
AmbientalPadrão de dois estágios (sistema de névoa de água opcional) coletor de pó faz com que esta série de plataformas muito ambiente friendly.
Safety
O sistema de faixa de oscilação faz com que o centro de gravidade plataforma mais estável, enquanto subindo e descendo as encostas dando as faixas de tração superior. Menos equipamentos e trabalhadores são necessários. O carousol tubo de perfuração e táxi proteger o pessoal de operação de accident.
Características do produto da broca buraco explosão superfície rig
1.Caterpillar, Steyr e Yuchai motores com garantia global para atender vários demands.
2.Parts rótulos é marcado nas duas extremidades de tubos e fios de eletricidade e também destacar no manual de peças para facilitar a maintenance.
3.Feeding sistema de elevação : Estado do projeto da corda do cilindro arte e fio de aço atende vários alimentação e levantando exigência de torque. Menos desgaste partes para facilitar maintenance.
4.Feed crescimento feixe: Pesados feixe de alimentação design de caixa, braço, suporte e crescimento resiste e absorve força súbita impact.
Sistema 5.Tramming: chassis compacto com mecanismo de redução de velocidade para serviços pesados possui boa capacidade de terreno cruz. Função Track oscilação dá ambas as faixas de terra máxima agarrar. ± 10 graus faixa de oscilação faz máquina mais estável quando subir e descer slopes.
6.Maintenance da superfície buraco explosão perfuratriz: Projeto centralizado modular oferece acesso mais fácil a manutenção ①daily, a manutenção do motor ②diesel, ajuste ③system, ④dust manutenção coletor via cada independentes portas laterais balanço com manutenção maior e serviço de quarto para convenience.
Parâmetros
| Especificações técnicas |
| Motor a gasóleo |
| Modelo | YC6A260L-T20 | Velocidade | 2000 rpm |
| Fabricante | YUCHAI | Capacidade do tanque de combustível | 350 L |
| Potência | 191 kw |
|
|
| Screw Air Compressor |
| Fabricante | ZEGA | F.A.D | 16 m16 m3 |
| Air End Fabricante | GE | Pressão de trabalho (máx.) | 17 bar |
| Especificações funcionais |
| Buraco Gama | 90-115 mm | Martelo Tamanho | 3,5 polegadas / 4 polegadas |
| Profundidade do furo (Max.) Auto tubulação de Manejo | 28 m | Velocidade de rotação | 0-105 r / min |
| Broca diâmetro da tubulação | 76 mm / 68 mm | Rotação Torque | 2800 N.m |
| Sistema de Manipulação de tubo | 7 + 1 | Tubo de Perfuração Comprimento | 3,5 m |
| Recomendada tamanho do buraco | 115 mm |
|
|
| Função de lança |
| Tipo de lança | Hetero-boom único | Alimentação Tipo de Motor / Corrente | Modo Cadeia Motor |
| Comprimento de Alimentação Feixe | 6865 milímetro | Tamanho viagem | 4.100 milímetros |
| Alimente Extensão | 1200 mm | Taxa de alimentação (máx.) | 0.85 m / s |
| Alimentação Capacidade de elevação (Max.) | 15 kn | Puxe Force (Max.) | 31 kn |
| Chassis |
| Tramming Velocidade (Max.) | Alta: 3 km/ora baixo: 1,5 kmh | Max.Traction Força | 115,4 kn |
| Max. Climbility | 25 ° | Rastrear Oscilação | ± 10 ° |
| Afastamento à terra | 450 mm |
|
|
| Peso Dimensões |
| Largura | 2480 milímetros | Altura | 3200 milímetros |
| Comprimento | 9980 milímetros | Peso (opções excluídos)
| 15000 kg |
