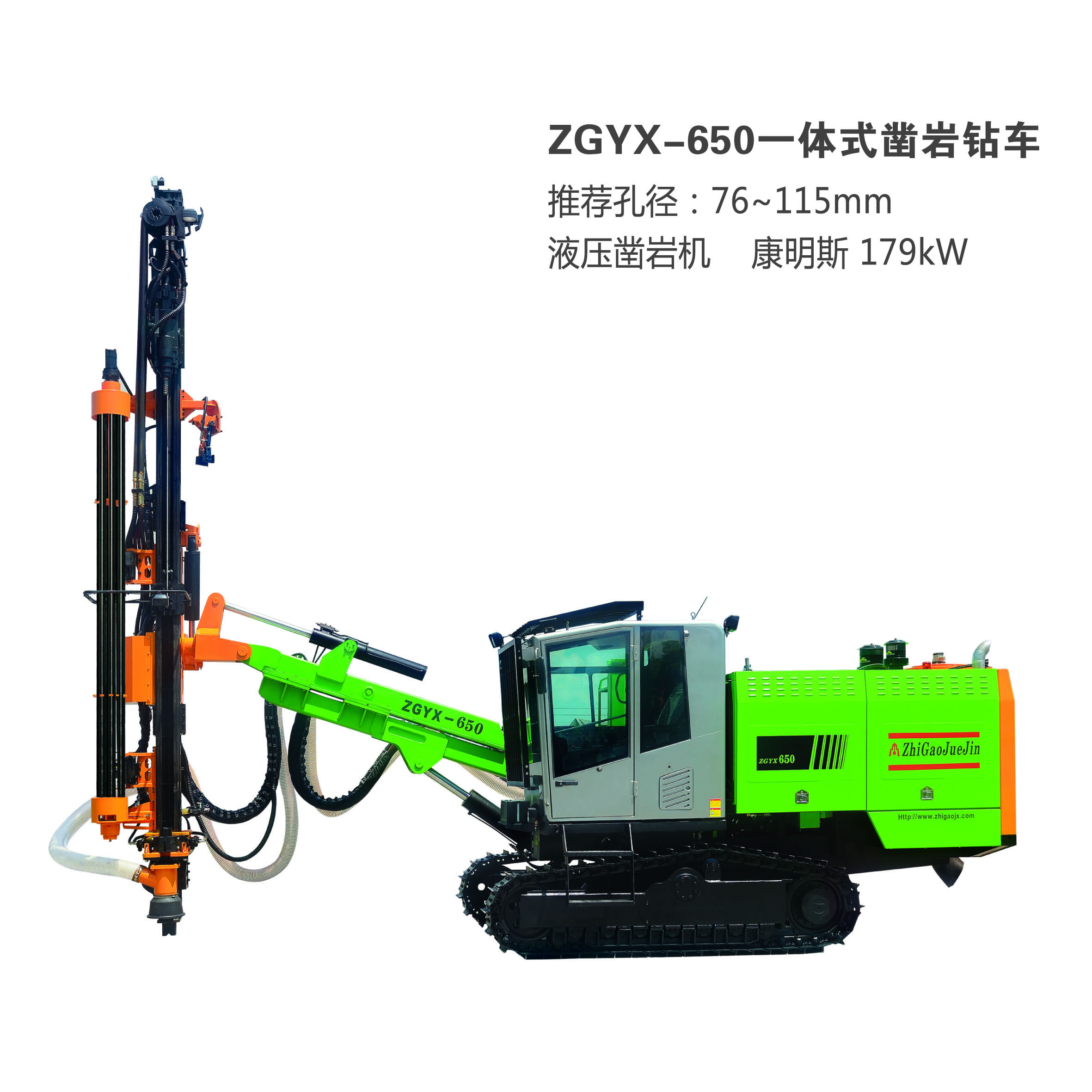

Esta série de pesadas plataformas de perfuração desenvolvidos e fabricados pela Zhejiang ZEGA Machinery Co., Ltd. com motor diesel, compressor de ar e sistema de controle hidráulico a bordo é de série equipada com cabine, furadeira automática sistema de empastelamento anti-manipulação da haste (RHS), heavy-duty do motor tramming e mecanismo de chassis oscilação. O sistema de perfuração suave, velocidade tramming dupla e adaptabilidade terreno cruz fazer esta série de equipamentos adequados para todas as aplicações de perfuração complicados. Estas plataformas de perfuração pesados equipados com coletor de duas etapas poeira é amigo do ambiente e amplamente utilizado em várias aplicações de construção e mineração. Alta eficiência, economia de energia, ambiente amigável e muitas características de segurança também fazer estas plataformas altamente recomendado para mineração verde e market.
mundial
A principal features
A sonda de perfuração pesados é projetado para tamanho médio ou pequeno buraco com alta taxa de penetração e baixo consumption.
combustívelAlta efficiency
As plataformas de perfuração pesados pode perfurar vários furos com apenas um posicionamento tempo e pode lidar com qualquer tipo de paisagens virgens com seu boom flexível e adaptabilidade terreno cruz. A taxa de penetração é de 50% mais rápido do que um para baixo a plataforma buraco com diâmetro do furo inferior a 115 milímetros no prazo de 15 metros de profundidade e com normal e rocha estável condition.
Energia saving
As plataformas de perfuração pesados estão equipados com Zega possuir projetado ZY104 drifter hidráulica (Hydraulic pressão até 23Mpa, poder percussão em 20KW). As funções vantajosas, tais como posicionamento preciso crescimento, o tratamento automático vara, alta velocidade de perfuração e velocidade tramming rápido fazer essa operação de custo por metro plataforma de perfuração a ser incomparável competitive.
Awareness
AmbientalPadrão de dois estágios (sistema de névoa de água opcional) coletor de pó faz com que esta série de equipamentos ambiente amigável.
Safety
As características faixa de oscilação fazer o centro de gravidade plataforma mais estável, enquanto subindo e descendo as encostas dando as faixas de tração superior. Menos equipamentos e trabalhadores são necessários. O CARROSSEL vara e táxi (Rops Fops) proteger o pessoal de operação de accident.
Características do Medicamento do heavy-duty broca rig
Combinação de cilindro, cabos e mangueiras tubo de controlo 1.O pode fornecer um sistema de alimentação de força de alimentação ajustável e velocidade de elevação de acordo com requirement.
2.Parts rótulo: marcados e rotulados em ambas as extremidades de mangueiras canos e fios elétricos cabos com rótulos e anel mesmos números de peças no manual de peças para facilitar a maintenance.
Boom da 3.Extendable: perfuração resistente e forte garantia lança e feixe mais preciso e estável para a perfuração mais amplo coverage.
4.Rod emocionante e sistema de posicionamento: guias de comprimento e dispositivo de posicionamento com capuz flutuante aspiração de pó assegurar perfuração vertical e coleta de poeira effectiveness.
Drifter 5.Hydraulic: A plataforma de perfuração e pressão do sistema hidráulico drifter pode chegar tão alto quanto 23Mpa com o pacote de bomba hidráulica produzindo energia percussão em 20KW e frequência de percussão em 60Hz.
6.Dust sistema de coleta: Standard dois coletor de pó fase (sistema de névoa de água opcional) com excelente desempenho, técnica avançada e indústria leading.
Parâmetros
| Especificações técnicas |
| Rock Drill |
| Modelo | ZY-104 | Max.Percussion Freqüência | 60 HZ |
|
| Fabricante | ZEGA | Broca Rod | T45 ou T51x3.66 m |
|
| Buraco Gama | 76-115 mm | Profundidade do furo | 25 m |
|
| Velocidade de rotação | 0-135 r / min | Max.Percussion Poder | 20 kw |
|
| Max.Rotation Torque | 1460 N.m |
|
|
|
|
| Motor |
| Fabricante | Cummins | Velocidade | 2000 rpm |
|
| Modelo | 6CTA8.3-C240 | Capacidade do tanque de combustível | 310 L |
|
| Potência | 179 kw |
|
|
|
|
| Crescimento alimentação |
| Boom de Ângulo | -20ТА- + 30ТА | Alimentação e Capacidade de elevação | 22 kn |
|
| Braço Angle | esquerda 20ТА right20ТА | Comprimento da extensão | 1400 mm |
|
| Ângulo de inclinação | antes 60ТА após 85ТА | Comprimento de Alimentação Feixe | 7.257 milímetros |
|
| Balanço Angle | esquerda 95ТАright 15ТА | Rod Comprimento | 3660 milímetros |
|
| Drifter Tamanho viagem | 4.200 milímetros | RHS e número de varas segurando | 6 + 1 (Standard) |
|
| Screw Compressor |
| Fabricante | ZEGA | Air End Fabricante | Hanbell |
|
| Capacidade F.A.D | 8 m8 m3 | Max. Pressão no trabalho | 10 bar |
|
| Chassis |
| Max. Climbility | 25ТА | Max. Tramming velocidade | 3,5 kmh |
|
| Afastamento à terra | 460 mm | Max. Força de Tração | 112 kn |
|
| Rastrear Oscilação | ТБ10ТА |
|
|
|
|
|
|
|
| Peso Dimensões |
| Largura | 2370 milímetros | Altura | 3200 milímetros |
|
| Comprimento | 10750 mm | Peso (Opção excluídos)
| 17300 kg |
